瑞薩電子推出的帶有IO-Link接口的工業傳感參考設計，集成了業界認可的RL78微控制器（MCU）、先進的傳感器信號調理器和經過驗證的IO-Link物理層（PHY），為工業自動化應用提供了一套完整的解決方案。該設計特別適用于工業4.0、中國制造2025和工業物聯網（IIoT）等領域的壓力、液位、重量傳感及其他工業傳感功能。瑞薩電子代理商-中芯巨能為您提供該參考設計的系統優勢、相關芯片，附框圖。

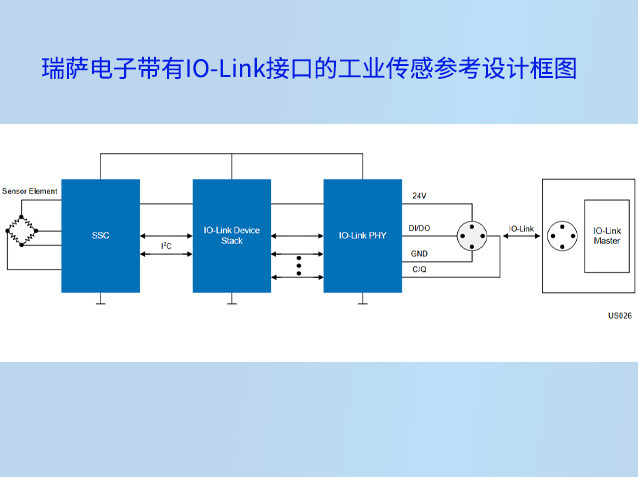

附框圖

系統優勢

高分辨率傳感器信號調理：采用ZSSC3224高精度傳感器信號調理器，支持高達24位的模數轉換，確保了信號處理的高精度。

高性能、低功耗MCU解決方案：基于RL78/G14系列MCU，具備低功耗和高性能的特點，適合電機控制、工業和計量應用。

經過驗證的IO-Link PHY：使用ZIOL2401雙通道IO-Link高壓線路驅動器，內置DC/DC轉換器，簡化了電源設計。

易于集成：整個系統設計緊湊，組件間兼容性好，可輕松快速地集成到現有系統中。

快速產品化：運行于MCU上的IO-Link協議棧已通過驗證，減少了開發時間和成本。

全面的技術支持：提供詳細的文檔、示例代碼和開發工具，加速產品上市過程。

關鍵芯片介紹

ZIOL2401

• 功能：雙通道IO-Link高壓線路驅動器，內置DC/DC轉換器。

• 特點：

支持標準IO-Link通信協議。

內置DC/DC轉換器，減少外部電源需求。

高效的電源管理，降低整體功耗。

雙通道設計，支持多點連接，提高系統的靈活性。

RL78/G14

功能：低功耗、高性能通用微控制器，適用于多種工業應用。

特點：

基于ARM? Cortex?-M內核，提供強大的處理能力。

豐富的外設接口，包括ADC、DAC、定時器、UART等。

低功耗模式，延長電池壽命。

多種封裝選項，適應不同應用場景的需求。

ZSSC3224

功能：高端24位傳感器信號調理器IC。

特點：

支持差分或偽差分輸入信號的高精度放大和模數轉換。

具備失調、量程以及一階和二階溫度補償功能。

通過內部傳感器測量校正溫度輸出。

數字輸出引腳可配置為I2C（≤ 3.4MHz）或SPI（≤ 20MHz）。

26位內部數字信號處理器（DSP）完成信號失調、靈敏度、溫度和非線性的數字補償。

校準系數存儲在片上高度可靠、非易失性、多時間可編程（MTP）存儲器中。

如需ZIOL2401、RL78/G14、ZSSC3224等產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。瑞薩代理商-深圳市中芯巨能電子有限公司，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。

應用場景

壓力傳感：用于監測管道、容器內的壓力變化，廣泛應用于化工、石油等行業。

液位傳感：實現對液體高度的精確測量，適用于水處理、食品加工等領域。

重量傳感：用于稱重系統，如電子秤、物流分揀等。

其他工業傳感：包括溫度、濕度、振動等多種物理量的檢測。

設計與實現

該參考設計通過將ZSSC3224與RL78/G14 MCU結合，實現了高精度的傳感器信號采集與處理。ZSSC3224負責前端信號調理，包括放大、濾波和溫度補償，然后將處理后的數字信號通過I2C或SPI接口傳輸給RL78/G14 MCU。MCU執行進一步的數據處理，并通過ZIOL2401實現與IO-Link主站的通信。

整個系統的設計考慮了電磁兼容性（EMC）和可靠性，確保在工業環境中穩定運行。此外，瑞薩電子提供了完整的開發工具包，包括評估板、軟件庫和文檔，幫助工程師快速上手并完成產品開發。
