AOK042A60FD是Alpha and Omega Semiconductor（AOS）一款基于先進aMOS5?技術的600V N溝道超結功率MOSFET，采用TO-247封裝。該器件專為高性能電源系統設計，在導通損耗、開關效率和可靠性之間實現了卓越平衡，適用于服務器、通信電源、工業設備、UPS及太陽能逆變器等領域的PFC（功率因數校正）和PWM（脈寬調制）級應用。AOS代理-深圳市中芯巨能電子有限公司為您提供AOK042A60FD技術參數詳解、引腳圖及產品規格書。

AOK042A60FD技術參數詳解

核心性能參數

AOK042A60FD具備出色的靜態與動態電氣特性。其最大導通電阻RDS(ON)低于42mΩ（典型值36mΩ），在ID=25A、VGS=10V條件下可顯著降低導通損耗，提升系統能效。器件支持高達250A的脈沖漏極電流（IDM），并具備700V的最高工作結溫下漏源電壓（VDS@Tj,max），確保在瞬態負載或異常工況下的安全裕度。

動態性能方面，AOK042A60FD表現出優異的開關特性。總柵極電荷Qg（typ）為175nC，配合低輸入/輸出電容（Ciss=9165pF, Coss=230pF），有助于實現快速開關動作，減少開關損耗。其反向恢復電荷Qrr僅3mC（IF=25A, dI/dt=100A/μs），體二極管反向恢復時間Trr為252ns，顯著優于傳統超結器件，有效抑制硬開關過程中的電流尖峰與EMI問題。

可靠性與魯棒性設計

AOK042A60FD內置增強型體二極管，具備快速反向恢復能力和高魯棒性。在嚴苛測試條件（VDS=400V, IF=50A, di/dt=1000A/μs）下，其漏極電壓上升斜率（dv/dt）表現平穩，無振蕩或二次擊穿現象，體現出卓越的抗應力能力。此外，該器件通過了100%單脈沖雪崩能量（EAS=1687mJ）和重復雪崩能量（EAR=200mJ）測試，確保在電感負載切換或短路故障中具備足夠的耐受能力。

熱管理方面，器件具有0.25°C/W的低結到殼熱阻（RθJC），配合TO-247封裝良好的散熱性能，可在高功率密度設計中有效傳導熱量。最大結溫達150°C，支持-55°C至+150°C的工作溫度范圍，滿足工業級應用需求。

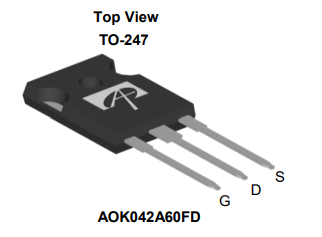

AOK042A60FD引腳圖

AOK042A60FD應用優勢

AOK042A60FD特別適用于LLC、FSFB、TTF等諧振與軟開關拓?fù)洌约靶枰咝屎透呖煽啃缘臉蚴诫娐贰Ｆ涞蚎rr和優化的開關參數有助于改善EMI性能，簡化濾波設計；而低RDS(ON)與高電流能力則支持更高功率密度的電源模塊開發。
