隨著高級駕駛輔助系統（ADAS）中GPU和ASIC算力的持續提升，其供電需求正面臨前所未有的挑戰：更低的輸出電壓（<1V）、更高的負載電流、更劇烈的瞬態變化。在這些條件下，傳統多相降壓轉換器采用分立電感（Discrete Inductor, DL）方案已難以兼顧效率、瞬態響應與尺寸限制。為應對這一難題，ADI提出基于專利耦合電感（Coupled Inductor, CL）技術的解決方案，顯著優化了低電壓大電流應用的電源性能。

多相降壓的瞬態瓶頸

在ADAS供電場景中，負載電壓常低于1V（如0.8V），而輸入電壓典型值為5V或更高。當發生卸載瞬態（load dump）時，驅動電感電流下降的電壓差僅為VOUT，遠小于加載瞬態時的（VIN – VOUT）。這意味著卸載瞬態響應速度受限，需依賴大量輸出陶瓷電容（COUT）來抑制電壓過沖。然而，增加COUT不僅提高成本與PCB面積，在汽車應用中也因空間受限而不可行。

此外，汽車領域?qū)﹄姶鸥蓴_（EMI）的嚴苛要求迫使開關頻率（FS）通常高于2 MHz，這雖有助于減小電感值，但對電感本身的性能提出了更高要求。

耦合電感的理論優勢

與傳統DL不同，耦合電感通過磁耦合繞組實現相間電流紋波抵消。其性能可通過品質因數（Figure of Merit, FOM） 量化：

FOM = (歸一化瞬態擺率) / (歸一化電流紋波)

對于分立電感，F(xiàn)OM = 1。而耦合電感通過優化漏感（LK）與互感（LM）之比，可顯著提升FOM。ADI采用的Notch型耦合電感（NCL）結構，旨在最大化LM/LK比，從而在相同條件下實現更優的紋波抑制與更快的瞬態響應。

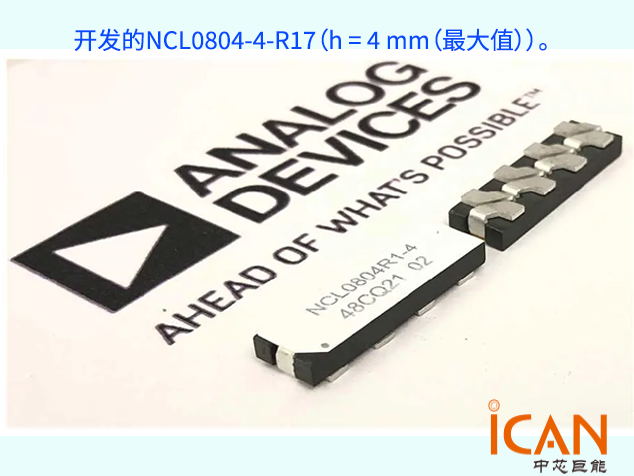

NCL0804-4：面向汽車應用的4mm低剖面設計

針對VIN = 5V、VOUT = 0.8V、FS = 2.1MHz、8相系統的應用需求，ADI開發了NCL0804-4-R17四相耦合電感模塊。該設計采用4相構建塊（可級聯為8相），高度控制在4.0 mm最大值，滿足車載空間限制。

關鍵參數：

漏感 LK ≈ 17 nH

總電感 OCL = LM + LK = 100 nH

相間距 6.9 mm

如需NCL0804-4產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。

性能對比：FOM提升4.4倍

實驗表明，NCL方案在效率與瞬態性能上全面超越DL：

電流紋波：相比DL = 32 nH方案，NCL紋波降低2.35倍。

瞬態擺率：NCL加載/卸載速度提升1.88倍。

綜合FOM：達到4.4，即在相同紋波下瞬態快4.4倍，或在相同瞬態下紋波降低4.4倍。

效率測試顯示，在5V轉0.8V、四相配置下，NCL方案比DL = 32 nH提升約2%，主要得益于更低的RMS電流和交流損耗。即使與更高電感值（DL = 100 nH, h = 6.4 mm）對比，NCL在效率相當?shù)那闆r下，瞬態速度仍快5.9倍。

設計啟示與未來方向

NCL方案的優勢在于在有限高度內實現性能突破。若采用DL方案達到同等效率，需使用100 nH電感，但其高度超標且瞬態響應嚴重滯后。

未來，可探索將NCL置于PCB底部、緊鄰GPU陶瓷旁路的垂直供電（VPD）布局，進一步縮短功率回路，提升高頻瞬態效率。這種架構雖需重構系統布局，但有望成為下一代高密度車載電源的主流方案。

結論

ADI的NCL耦合電感技術為ADAS等低電壓、高動態負載應用提供了突破性的電源解決方案。通過磁耦合實現紋波抵消與快速瞬態響應，NCL0804-4在4mm高度限制下實現了FOM 4.4倍的性能提升，有效減少了對輸出電容的依賴，為高集成度車載電子系統提供了高效、緊湊的供電路徑。
