電池儲能系統（BESS）在現代能源架構中扮演著關鍵角色，廣泛應用于住宅、商業及公用事業場景。其核心功能包括：實現峰谷電價套利、提供備用電源、整合光伏等可再生能源，以及緩解電動汽車充電對電網的沖擊。根據能量耦合方式，BESS主要分為交流耦合與直流耦合兩種架構。

在交流耦合系統中，儲能逆變器獨立于光伏逆變器運行，通過交流母線連接，具備部署靈活、易于改造現有光伏系統的優勢。而直流耦合系統則將電池直接接入光伏直流側，減少AC/DC轉換環節，系統效率更高，適用于新建光伏+儲能一體化項目。

高效率PCS拓?fù)渑c模塊化設計

儲能系統的核心是功率轉換系統（PCS），其效率與可靠性直接影響整體性能。當前主流大功率PCS采用三電平拓?fù)洌鏘-NPC（圖1）和ANPC（圖2）。相比傳統兩電平結構，三電平拓?fù)鋵⒚總€開關器件承受的電壓減半，顯著降低開關應力、電流紋波與EMI，提升系統效率與功率密度，但對驅動與控制復雜度要求更高。

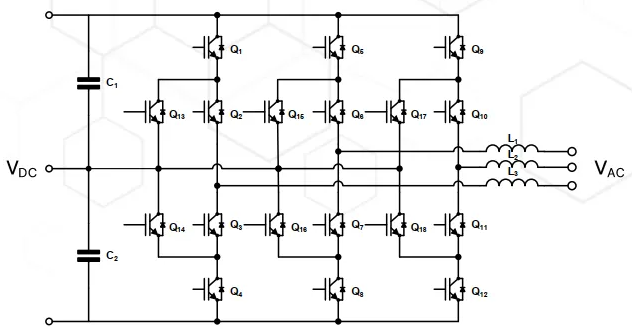

圖 1：三電平 I-NPC 拓?fù)?/p>

圖 2：三電平 ANPC 拓?fù)?/p>

為滿足高功率需求，安森美推出高性能IGBT電源模塊：

NXH800H120L7QDSG：基于QDual3封裝（圖3）的1200V/800A半橋IGBT模塊，具備低導通與開關損耗，適用于ANPC拓?fù)洹Ｍㄟ^并聯多個模塊，可構建輸出功率達1.6MW–1.8MW的大型儲能系統。

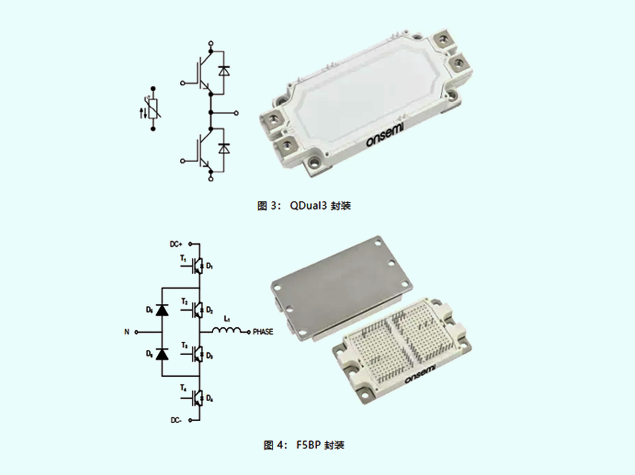

圖3

NXH600N105L7F5S1HG：F5BP系列1050V/600A I-NPC模塊（圖3），熱阻較前代降低9%，支持1500V DC系統電壓，兼容Si與SiC混合設計，適用于公用事業級直流耦合儲能系統。

深圳市中芯巨能電子有限公司現貨供應NXH800H120L7QDSG、NXH600N105L7F5S1HG等安森美產品，安森美代理授權，承諾100%原廠原裝正品，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。

關鍵保護：集成DESAT檢測的柵極驅動

在高功率PCS中，短路保護至關重要。去飽和（DESAT）檢測是防止IGBT因過流損壞的核心機制。安森美NCD57000單通道隔離柵極驅動器集成了DESAT功能，當檢測到VCE超過設定閾值時，立即啟動軟關斷（STO）機制，通過內部MOSFET控制柵極電容放電速率，避免高dV/dt導致的電壓尖峰與應力集中，提升系統魯棒性。

該驅動器還具備：

4A/6A拉灌電流能力，支持快速開關；

5 kVrms電氣隔離，確保安全；

欠壓鎖定（UVLO）、有源米勒鉗位等多重保護；

適用于Si IGBT與SiC MOSFET。

系統級解決方案支持

安森美提供完整BESS功率方案，涵蓋：

分立式SiC MOSFET與IGBT

高集成電源模塊

隔離柵極驅動器（如NCD57000）

電源管理控制器

這些器件支持從住宅級小功率系統到兆瓦級商用儲能的全場景應用，助力設計高效率、高可靠性儲能解決方案。

設計建議

在三電平PCS設計中，應優先選擇低熱阻模塊以提升散熱性能，并確保柵極驅動具備快速短路保護能力。對于高電壓系統（如1500V DC），推薦采用F5BP等支持高母線電壓的模塊，以降低系統復雜度與成本。

結論：隨著儲能需求增長，采用三電平拓?fù)渑c高性能功率模塊的PCS將成為主流。安森美的模塊化產品組合與集成保護技術，為工程師提供了高效、可靠的設計路徑。
