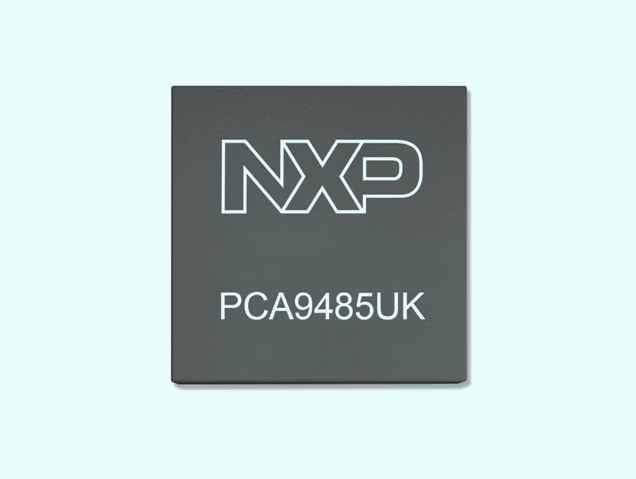

恩智浦推出的PCA9485UK是一款高度集成的多模開關電容轉換器，專為單節鋰離子電池的高壓直充（Direct Charging）應用設計。其核心優勢在于支持4:1降壓轉換模式，可在12–21V輸入下實現高達8A的輸出電流，顯著縮短充電時間，適用于智能手機、平板等對快充性能要求嚴苛的便攜設備。來自全球授權的恩智浦代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供PCA9485UK技術參數詳解，附原理圖。

PCA9485UK技術參數詳解

多模開關電容架構

PCA9485UK采用雙相開關電容拓撲，支持多種電壓轉換比，通過模式切換優化不同輸入/輸出條件下的效率：

4:1模式：輸入12–21V → 輸出約3.0–5.25V（典型4.5V），適用于高壓適配器或USB-PD源。

2:1模式：輸入6–10.5V → 輸出3–5.25V，適用于中壓輸入場景。

1:1旁路模式：直通運行，最小化損耗，適用于電池接近滿電時的恒壓階段。

反向模式：支持1:2、1:4升壓及反向旁路，可用于無線充電或反向供電（如OTG）。

在VOUT=4.5V、IOUT=8A的典型快充場景下，系統效率可達96.8%，大幅降低熱耗，減少散熱設計負擔。

集成OVP與雙FET控制

器件內置過壓保護FET（OVPFET），結合VIN和VBAT雙調節環路，可在輸入異常時快速切斷通路，保護后級電路。同時，提供獨立的柵極驅動信號，支持外接GaN或CMOS功率FET，實現對輸入路徑的主動控制，提升系統靈活性與效率。

該設計支持雙輸入源：可通過USB-PD或無線充電接收器為電池充電，適用于多接口高端設備。

全面的保護機制

PCA9485UK集成了完整的安全保護功能，確保高功率運行下的可靠性：

過壓/欠壓保護（OVP/UVP）：監控輸入、輸出及電池電壓。

過流保護（OCP）：包括快速短路響應，在運行中提供毫秒級關斷。

啟動保護：對輸入、輸出及飛行電容進行上電短路檢測。

過熱保護（OTP）：芯片溫度超限時自動降額或關斷。

反向電流保護（RCP）：防止電池向輸入端反灌。

看門狗定時器：監控通信狀態，防止I2C總線死鎖。

系統集成與監控

為支持復雜充電管理，PCA9485UK集成10通道12位ADC，可實時監測輸入電壓/電流、電池電壓、溫度及內部節點狀態，實現精準的充電環路控制與故障診斷。

通過1Mbit/s I2C接口，主控MCU可配置工作模式、讀取狀態寄存器、調整保護閾值，實現靈活的系統級管理。此外，支持主從并聯架構，允許多顆PCA9485UK并聯運行，實現更高充電電流（如16A），滿足大容量電池的極速充電需求。

PCA9485UK應用場景

PCA9485UK適用于需要高壓直充的便攜設備：

智能手機：支持100W+快充，減少充電器體積。

平板電腦：高效管理大電流充電，降低溫升。

便攜式移動電源：支持雙向充放電與多模式切換。

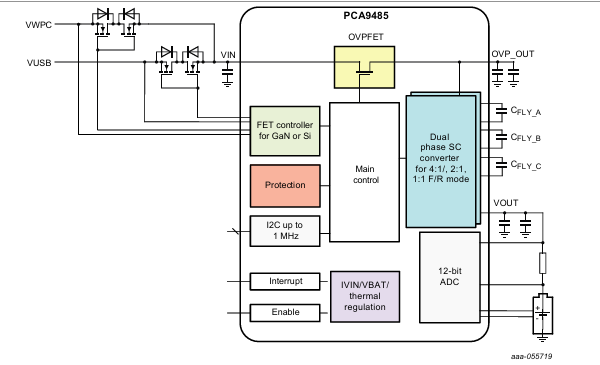

PCA9485UK原理圖
