CA-HP6242 是川土微一款低功耗、電壓反饋型高速運算放大器，具備大帶寬、低失真和強驅動能力的三重優勢，特別適用于專業視頻信號處理和高速數據采集系統。該器件支持±2.5V或±5V供電，并提供單電源供電選項，輸入電壓范圍靈活，輸出擺幅接近軌至軌，確保了高性能和廣泛應用場景下的可靠性。川土微代理授權、原廠貨源-深圳市中芯巨能電子有限公司為您提供CA-HP6242參數規格、應用領域及原理圖。

CA-HP6242產品概述

CA-HP6242在±5V供電下工作電流僅為13mA，提供SOIC8(S)和MSOP8(M)兩種封裝形式，工作溫度范圍覆蓋**-40℃至+125℃**，適用于工業級應用。其關鍵特性包括：

高帶寬：在增益為+1時，具有135MHz的-3dB帶寬。

快速建立時間：典型值為16ns（1%精度），適合高速ADC驅動。

低諧波失真：在5MHz輸入信號下，最差諧波失真為**-77dBc**。

高驅動能力：每通道可提供高達50mA的驅動電流。

這些特性使得CA-HP6242成為專業視頻設備、高速ADC驅動器、測試測量儀器以及醫療成像設備等領域的理想選擇。

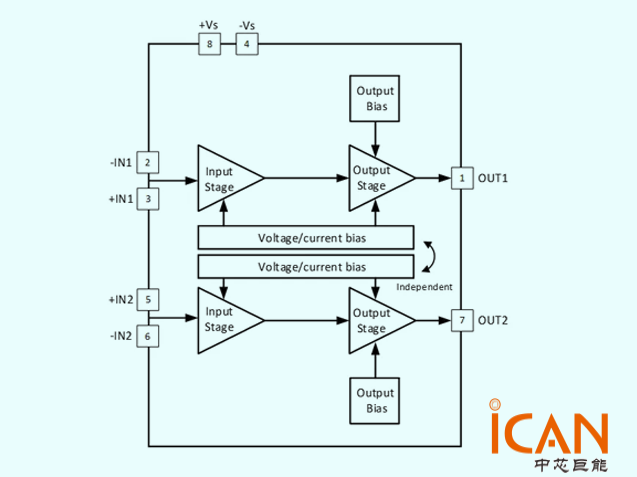

CA-HP6242原理圖

CA-HP6242關鍵特性詳解

寬電壓范圍與軌至軌輸出

CA-HP6242支持單電源供電，輸入電壓范圍從低于負軌200mV到正軌以下1V，輸出電壓擺幅可達雙軌的50mV以內（RL=10kΩ）。這種設計不僅提高了系統的靈活性，還簡化了電源設計，降低了系統復雜性。

高帶寬與快速建立時間

在±5V供電條件下，CA-HP6242提供了135MHz的-3dB帶寬和235V/μs的壓擺率，這使得它能夠處理高速信號而不會引入顯著的相位延遲或幅度損失。此外，其16ns的1%建立時間非常適合高速ADC前端應用，確保了信號的精確采樣和轉換。

視頻性能指標

針對專業視頻應用，CA-HP6242表現出色：

18MHz內增益平坦度為0.1dB，確保圖像質量一致。

差分增益誤差為0.02%，差分相位誤差為0.04°，保證了視頻信號的高保真?zhèn)鬏敗?/p>

低諧波失真（-77dBc），減少了視覺偽影，提升了整體畫質。

強驅動能力

每通道提供高達50mA的驅動電流，使得CA-HP6242能夠直接驅動負載電阻較低的應用場景，如視頻切換矩陣中的長電纜傳輸鏈路或高速ADC的輸入端口。

CA-HP6242典型應用場景

視頻系統：在專業攝像頭信號調理中，CA-HP6242的高帶寬和低失真特性有助于保持圖像清晰度，減少色彩偏差。在視頻切換矩陣和高清視頻傳輸鏈路中，其快速建立時間和強驅動能力確保了信號的穩定傳輸。

高速數據采集：作為高速ADC驅動器，CA-HP6242的高帶寬和低失真特性使其能夠準確驅動ADC輸入，避免信號失真。在測試測量設備前端緩沖和示波器輸入級中，其快速響應和高線性度確保了精確的數據采集。

醫療成像設備：在超聲前端信號調理和醫療監控設備模擬通道中，CA-HP6242的低噪聲和高線性度有助于提升圖像質量和診斷準確性。

工業控制：在自動化設備傳感器信號放大和高速閉環控制回路中，CA-HP6242的高帶寬和快速響應特性確保了實時性和穩定性，增強了系統的魯棒性。

如需CA-HP6242產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。
