在工業自動化與智能設備快速演進的背景下，電機控制正朝著更高精度、更快速響應和更低系統成本的方向發展。恩智浦推出的MCX A34系列混合信號微控制器，憑借其高度集成的架構與創新的數學加速能力，正重新定義高效電機驅動的設計范式。來自全球授權的恩智浦代理商、原廠貨源-深圳市中芯巨能電子有限公司為您介紹MCX A34系列產品特點、應用領域及框圖。

MCX A34系列產品特點

高性能內核與數學加速引擎

MCX A34基于Arm Cortex-M33內核，主頻高達180MHz，集成FPU與DSP擴展，為復雜控制算法提供強大算力基礎。其核心亮點在于內置的數學加速單元（MAU），可硬件加速正弦、余弦、平方根、倒數等關鍵函數運算。實測數據顯示，MAU在執行三角函數運算時，速度較CMSIS-DSP軟件庫提升達17倍，顯著縮短磁場定向控制（FOC）環路周期，減輕CPU負擔，使控制環路可在數個時鐘周期內完成。

這一能力對于需要高頻更新的電機控制應用至關重要，尤其在雙電機同步、無感FOC或高速伺服系統中，能夠?qū)崿F(xiàn)更平穩的轉矩輸出與更快的動態響應。

全集成模擬前端，簡化BOM

傳統電機控制方案常需外接高精度ADC、運放和DAC，不僅增加物料成本，還引入噪聲與布局復雜性。MCX A34則集成了4個16位、3.2Msps高速ADC，配合4個片上運算放大器和12位DAC，可直接連接電流/電壓傳感器，實現高精度、同步采樣，省去外部模擬前端（AFE）芯片。

此外，其先進的電機控制子系統包含F(xiàn)lexPWM、增強型正交解碼器（eQDC）和與/或反相邏輯模塊（AOI），支持復雜PWM生成與實時位置解碼，適用于永磁同步電機（PMSM）、無刷直流（BLDC）等多種電機類型。

智能數據流與高效通信

為避免CPU在數據搬運中陷入瓶頸，MCX A34配備SmartDMA協處理器，可獨立管理ADC采樣、PWM更新與通信外設間的數據流，實現零CPU干預的自動化數據傳輸。結合CAN FD、多路UART/I2C/SPI等工業級通信接口，系統可輕松集成到工業網絡中，滿足實時控制與遠程監控需求。

MCX A34系列應用領域

MCX A34專為工業與物聯網場景設計，已在多個領域展現價值：

電力與能源：用于暖通空調壓縮機、太陽能逆變器和智能斷路器，實現高能效與低噪聲運行。

工廠自動化：驅動水泵、AC電機和流程控制設備，支持多電機同步，無需額外DSP。

家居與樓宇：應用于家電電機、電磁爐、風扇等，集成運放與安全功能，簡化設計并提升可靠性。

通用嵌入式：在醫療泵、電動工具和無人機中，利用其高分辨率模擬與數學加速能力，優化電池續航與運行平穩性。

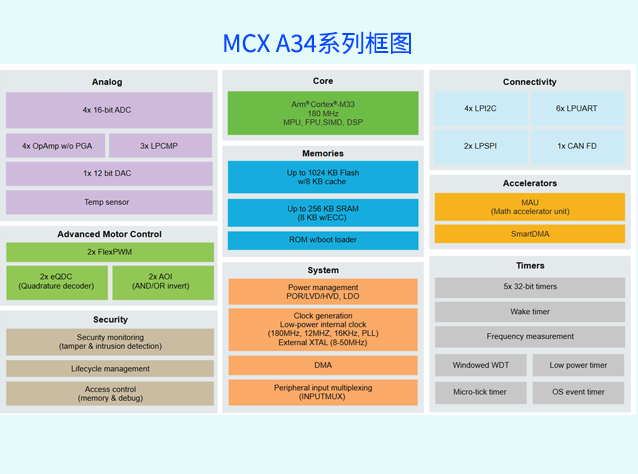

MCX A34系列框圖
