客戶問：AM26C31是否可以直接將其輸出連接至422信號線來傳輸數據? 來自全球授權德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您解答。

先給出結論：當然可以。AM26C31是一款專為驅動TIA/EIA-422-B標準信號而設計的四路差分線路驅動器，您可以直接將其輸出連接至422信號線來傳輸數據。

以下是詳細的說明，包括技術依據、連接方法和注意事項：

1. 技術符合性：完全可以直接連接

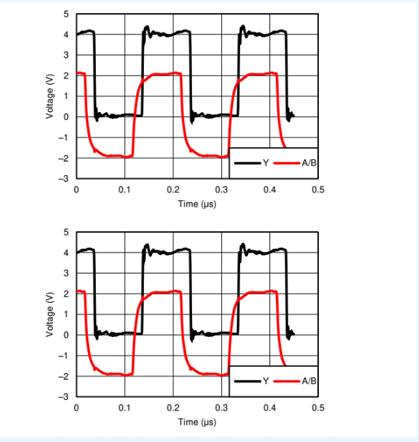

AM26C31的核心設計目標就是滿足RS-422標準。在AM26C31數據手冊的 “1特性” 部分首要提到，具體如圖1

圖1

這意味著該器件的電氣特性（如輸出電平、阻抗、壓擺率等）完全兼容RS-422標準，其差分輸出信號可以直接連接到RS-422網絡的差分信號線上。

2. 關鍵特性支持長距離可靠傳輸

AM26C31的以下特性使其非常適合RS-422應用：

差分輸出：提供互補的Y和Z輸出，能有效抑制共模噪聲，這正是RS-422在嘈雜環境中實現長距離可靠通信的基礎。

高速度：典型傳播延遲僅7ns，支持較高的數據傳輸速率。

低功耗：采用BiCMOS工藝，靜態電流典型值僅為100μA。

三態輸出：具有使能控制引腳（G和 \overline{G}），當不使能時，輸出呈高阻抗狀態，允許在總線上掛載多個接收器。

3. 如何正確連接：典型應用電路

您不能直接將驅動器的輸出引腳懸空連接到網絡上，通常需要在接收端配置終端電阻以匹配電纜的特性阻抗，防止信號反射。在AM26C31數據手冊的 “8.2 Typical Application” 部分提供了典型的連接示意圖（如圖2）

圖2

驅動器端 (AM26C31)：每個通道的差分輸出對（Y, Z）直接連接到雙絞線電纜的一對線上。

接收端：在電纜末端的接收器輸入端（通常是一個如AM26C32的差分接收器）之間，需要并聯一個終端電阻（R?）。該電阻值應等于電纜的特性阻抗（Z?），對于常見的雙絞線，通常是100Ω至120Ω。

使能控制：通過G或\overline{G}引腳控制輸出是否有效。圖表中使用的是低電平有效使能（\overline{G}），并將其接地，意味著驅動器始終處于使能狀態。如果您需要控制驅動器的輸出，可以將此引腳連接到微處理器的GPIO。

4. 布局與電源建議

圖3

去耦電容：必須在芯片的電源引腳（VCC）和地（GND）之間靠近引腳的位置放置一個0.1μF的陶瓷電容，以濾除電源噪聲。

接地：建議采用接地平面，并分離模擬地和數字地，以減少噪聲耦合。

走線：差分對（Y和Z）應保持等長、緊密耦合，并遠離噪聲源（如時鐘線、電源線）。

5. 器件選型與溫度范圍

AM26C31C：商用級，0°C 至 +70°C

AM26C31I：工業級，-40°C 至 +85°C

AM26C31Q：汽車級，-40°C 至 +125°C （文檔中特別提到）

AM26C31M：軍用級，-55°C 至 +125°C

總結

可以，AM26C31輸出的4路差分信號完全能夠直接連接RS-422信號線。

操作要點：

確認標準：器件符合TIA/EIA-422-B標準。

正確端接：在傳輸線末端的接收器處，并聯一個阻值匹配電纜特性阻抗的終端電阻（通常為120Ω）。

良好布局：遵循高速PCB布局規范，為電源添加去耦電容，并令差分走線等長且緊密。

選對型號：根據您的操作環境溫度選擇C、I、Q或M版本的芯片。

只需按照數據手冊中的典型應用圖進行連接和配置，即可構建穩定可靠的RS-422通信網絡。
