在電動交通快速發展的背景下，車載充電器（OBC）作為連接電網與動力電池的關鍵環節，正面臨功率密度、效率和成本的多重挑戰。為提升續航與空間利用率，OBC需在有限體積內實現更高功率輸出，同時支持雙向充放電（V2G/V2V）功能。傳統基于分立器件（THD/SMD）的設計因散熱復雜、PCB布局受限及絕緣處理繁瑣，已難以滿足新一代高功率密度需求。而采用集成化SiC功率模塊，成為突破這一瓶頸的有效路徑。

當前主流OBC功率等級集中在11kW（三相），兼顧單相3.6~7.5kW充電能力，高端車型則向22kW推進。系統架構主要分為兩類：模塊化架構（三個單相單元并聯）與集中式架構（單一三相AC/DC轉換器）。前者雖具備冗余優勢，但元器件數量多、直流鏈路電容體積大、控制復雜度高；后者結構緊湊、成本更低，已成為高功率OBC的首選方案。無論何種架構，均需支持雙向能量流動以實現V2G/V2V應用。

ROHM推出的HSDIP20封裝SiC模塊（EcoSiC?系列）專為OBC優化，采用第4代溝槽型SiC MOSFET芯片技術，具備超低導通電阻與米勒電容，顯著降低導通與開關損耗。模塊內部集成4或6個SiC MOSFET，構成全橋或三相橋臂，適用于雙向PFC與DC-DC級拓?fù)洹?/p>

該模塊采用氮化鋁（AlN）陶瓷基板實現漏極與散熱焊盤間的電氣隔離，結殼熱阻（Rth）極低，無需額外使用熱界面材料（TIM），簡化了散熱器安裝工藝。同時，模塊內部通過模具材料實現芯片間電氣隔離，允許更緊湊的芯片布局，避免了PCB上復雜的爬電距離設計，大幅減小系統體積。

相較于分立方案，HSDIP20模塊在開發層面也更具優勢：電氣隔離已在出廠前完成測試，開發者無需再進行高壓絕緣驗證，降低了設計風險與認證周期。此外，第4代SiC MOSFET支持0V關斷電壓驅動，減少了對負壓偏置電源的需求，簡化了柵極驅動設計，降低了PCB復雜度與成本。

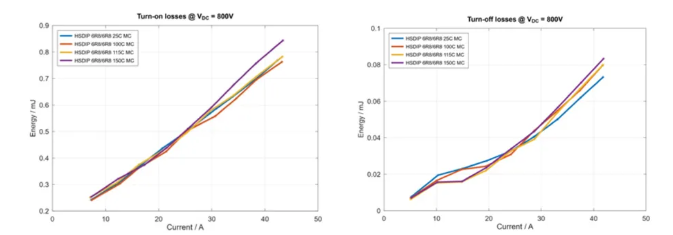

如圖1所示，在800V直流鏈路電壓下，HSDIP模塊在寬溫度范圍內均表現出優異的開關特性，開通與關斷損耗顯著低于前代產品。這不僅提升了系統整體效率（尤其在高頻工作條件下），還減輕了熱管理負擔，有助于進一步縮小散熱結構尺寸。

圖1

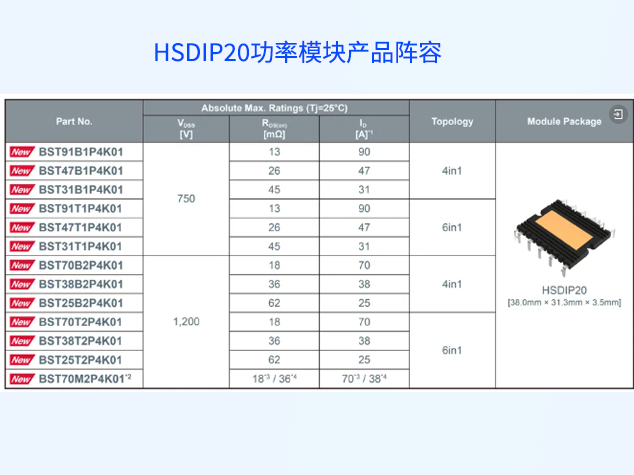

ROHM HSDIP20系列產品覆蓋多種電流等級（如BST91B1P4K01、BST70T2P4K01等），支持靈活選型，適配不同功率等級的OBC設計。其標準化封裝也有利于供應鏈管理與生產自動化。

HSDIP20功率模塊產品陣容

BST91B1P4K01

BST47B1P4K01

BST31B1P4K01

BST91T1P4K01

BST47T1P4K01

BST31T1P4K01

BST70B2P4K01

BST38B2P4K01

BST25B2P4K01

BST70T2P4K01

BST38T2P4K01

BST25T2P4K01

BST70M2P4K01
