在高壓直流輸電（HVDC）領域，模塊化多電平變換器（MMC）因其低諧波畸變、高效率及良好的可擴展性，已成為電壓源型換流器（VSC-HVDC）系統的主流拓撲。尤其在海上風電并網、孤島供電等弱電網場景中，MMC支持有功與無功的獨立控制，具備黑啟動能力，系統靈活性和穩定性顯著優于傳統方案。

當前主流大容量MMC工程廣泛采用英飛凌4.5kV壓接式IGBT（Press-Pack IGBT, PPI）及其配套續流二極管，典型型號如P2000DL45X168。該類器件采用全封閉陶瓷封裝，具備優異的防爆與絕緣性能，適用于高可靠性要求的柔直工程。其雙側冷卻結構有效降低熱阻，提升散熱效率，可在相同體積下實現更高功率密度輸出。此外，PPI器件在失效后通常呈現短路模式，便于系統故障隔離與冗余設計，顯著增強系統魯棒性。

以半橋子模塊（Half-Bridge Submodule, HBSM）為例，每個單元由兩個壓接式IGBT和一個反并聯續流二極管構成。在正常運行時，子模塊通過開關狀態調節輸出電容電壓或?qū)⑵渑月罚瑥亩铣呻A梯狀橋臂電壓。為應對直流側短路故障，傳統設計常在下管T2反并聯一個保護晶閘管（Thyristor），故障時觸發晶閘管將子模塊電容短路，強制電流轉移，實現快速閉鎖。此方案僅需單個晶閘管即可完成故障保護，控制邏輯簡單，已在多個柔直工程中驗證可行。

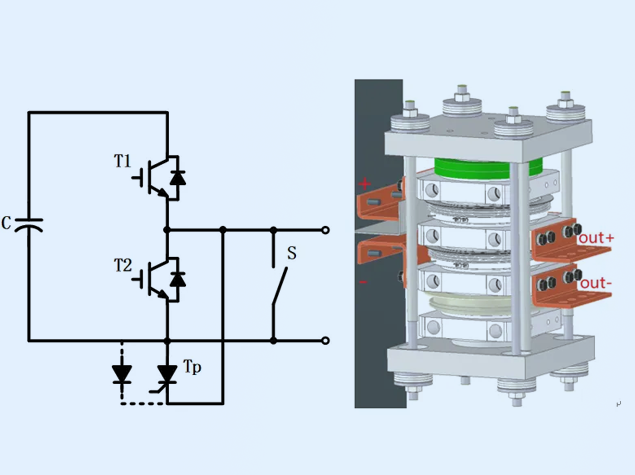

如圖1所示，采用PPI器件的HBSM共需三個主功率器件（兩IGBT + 一FWD或晶閘管）及四組獨立散熱器。盡管結構清晰、可靠性高，但隨著海上風電項目向±400kV及以上電壓等級發展，系統對子模塊級聯數量的需求急劇上升。以4.5kV器件為例，在±320kV MMC系統中，每相需串聯數百個子模塊，導致閥塔體積龐大、重量增加，對海上換流平臺的空間布局與結構承重提出嚴峻挑戰。

圖1

此外，大量子模塊帶來更高的維護復雜度與備件成本。雖然PPI器件本身具備較高可靠性，但系統級冗余設計仍需額外預留10%~15%的冗余模塊，進一步加劇空間與成本壓力。同時，雙側冷卻系統對安裝精度要求極高，若壓力分布不均，易引發局部過熱，影響長期運行穩定性。

基于4.5kV壓接式器件的MMC-HVDC方案在技術成熟度與運行可靠性方面優勢明顯，但在高電壓、大容量應用場景下，尤其面向深遠海風電集成，亟需通過器件升級（如6.5kV PPI）、拓撲優化（如全橋/鉗位雙星子模塊）或混合直流斷路器協同設計，以降低模塊數量、提升功率密度，實現經濟性與可靠性的平衡。未來，器件集成化與系統緊湊化將成為海上柔直技術發展的關鍵方向。
