在電壓源型高壓直流輸電（VSC-HVDC）系統中，提升功率密度是降低換流站占地與建設成本的核心目標。采用更高電壓等級的功率器件是實現該目標最直接有效的技術路徑。將子模塊（SM）所用IGBT從傳統的4.5kV升級至6.5kV，可將單個子模塊的額定直流電壓提升至約3.2kV，顯著減少模塊級聯數量。以±500kV/2GW MMC系統為例，相比4.5kV方案，6.5kV器件可使每相串聯子模塊數減少近30%，大幅壓縮閥塔體積、降低結構復雜度與系統損耗。

英飛凌最新推出的FZ1000R65KE4 6.5kV IGBT模塊，采用IHV A封裝（190mm × 140mm），專為高可靠性HVDC應用設計。該模塊基于溝槽柵場截止IGBT4芯片技術，相較于前代FZ750R65KE3，VCE(sat)顯著降低，導通損耗下降約15%。通過優化DBC基板布局與內部互連結構，其連續電流輸出能力提升33%，最高工作結溫由125°C升至135°C，增強了過載與暫態工況下的運行裕度。

在絕緣與可靠性方面，F(xiàn)Z1000R65KE4滿足10.4kV AC/60s增強絕緣要求，CTI值大于600，適用于高海拔或高污染環境。模塊采用AlSiC底板與AlN陶瓷襯底，熱導率高且熱膨脹系數匹配良好，顯著提升功率循環（PC）與熱循環（TC）壽命，適用于長期頻繁變工況運行的柔直工程。

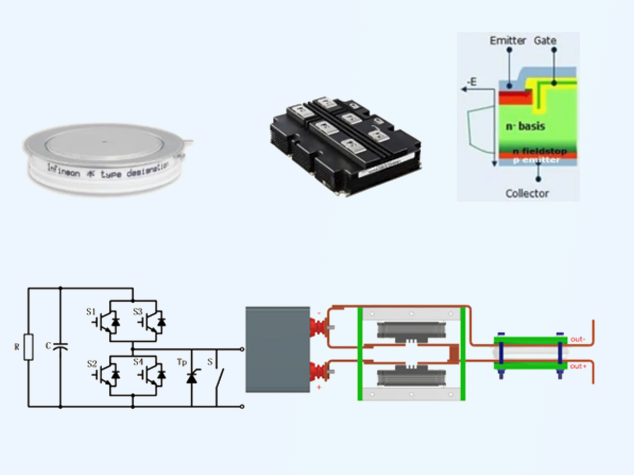

如圖1所示，在半橋子模塊拓?fù)渲校瑑蓚€FZ1000R65KE4模塊以面對面方式安裝于雙面散熱器之間，實現單側底板冷卻。該布局兼顧散熱效率與故障防護：一旦IGBT發生短路失效，模塊封裝破裂產生的等離子體被限制在金屬散熱器與防護罩之間，防止飛濺引發連鎖故障。因此，模塊必須整體置于絕緣防護罩內，確保系統安全性。

圖1

值得注意的是，焊接式IGBT模塊內置的續流二極管（FWD）抗浪涌電流能力有限，難以承受直流側短路時的瞬時大電流沖擊。為此，需外加保護晶閘管Tp并聯于下管IGBT兩端。故障發生時，觸發Tp導通，強制子模塊電容短路，旁路故障電流，避免FWD過應力損壞。英飛凌C3100N65T122晶閘管專為此場景開發，具備6.5kV阻斷電壓、低通態壓降（<2.8V）及高I2t耐量，確保在極端故障下可靠動作。

總之，基于6.5kV IGBT模塊的MMC方案通過提升器件電壓等級，有效實現系統緊湊化與高效化。FZ1000R65KE4結合高性能保護晶閘管C3100N65T122，構成高可靠子模塊單元，適用于±500kV及以上等級的大容量柔直工程。未來，隨著器件封裝技術進步與系統集成優化，更高電壓等級的模塊化設計將進一步推動海上風電與遠距離輸電系統的經濟性與可行性提升。
