瑞薩電子代理商-中芯巨能今天為大家介紹瑞薩電子ISL33003MSOPEVAL1Z評估板核心功能、應用價值及使用注意事項。

核心功能與電路設計

ISL33003是一款專為解決I2C總線負載限制而設計的雙向緩沖器，可突破標準400pF總線電容上限，適用于連接多個從設備或長距離布線的復雜系統。其集成的上升時間加速器電路能主動驅動上拉電阻，在保持信號完整性的同時允許使用更大阻值的電阻，從而顯著降低靜態功耗。此外，器件內置熱插拔保護機制，防止帶電插入從設備時造成總線沖突或數據損壞，并支持不同電源域之間的電平轉換（如1.8V ? 3.3V ? 5V），適用于混合電壓系統。

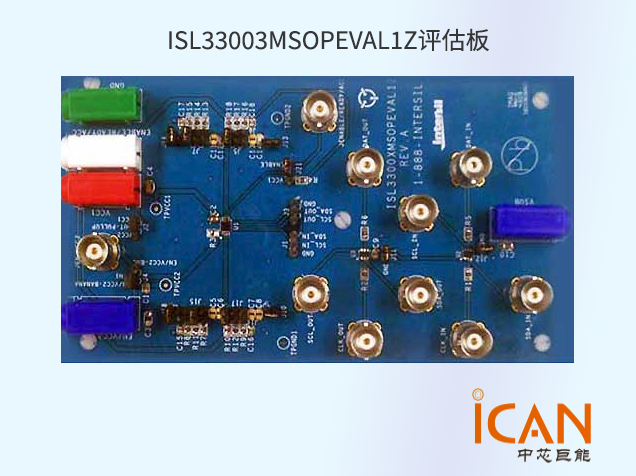

評估板完整復現了這些功能的實際應用電路：

漏極開路結構仿真：每個SDA/SCL引腳均連接外部NMOS晶體管，模擬標準I2C總線的“有線與”邏輯。NMOS柵極由3V邏輯信號控制，確保與常見MCU接口兼容。

可配置上拉與負載：板載提供總線上拉電阻焊盤和負載電容測試點，用戶可根據目標通信速率（100kHz或400kHz）和總線長度靈活配置，驗證不同負載條件下的信號質量。

雙電源域支持：評估板支持為緩沖器兩側配置獨立電源（VDD1和VDD2），便于測試電平轉換功能，例如將主控側3.3V邏輯與從設備側1.8V I/O進行橋接。

邏輯輸入控制：ISL33003的使能（EN）引腳可通過上拉電阻固定為高電平以啟用器件，也可通過外部信號動態控制，實現總線隔離或低功耗模式切換。

工程應用價值

該評估板特別適用于以下開發場景：

服務器與通信設備：在機架式系統中驗證多板卡熱插拔時的總線穩定性；

工業控制背板：測試長線纜帶來的分布電容對I2C通信的影響及緩沖效果；

嵌入式主板設計：驗證跨電壓域I2C接口的互操作性和信號完整性。

通過示波器觀測SDA/SCL波形，工程師可直觀對比啟用/禁用上升時間加速器時的上升沿斜率變化，量化性能提升；同時可模擬熱插拔事件，驗證保護機制的有效性。

使用建議

建議在使用評估板時：

使用低電容探頭進行信號測量，避免引入額外負載；

在電源引腳就近添加0.1μF去耦電容；

利用評估板上的測試點接入邏輯分析儀，捕獲實際通信數據流。

ISL33003MSOPEVAL1Z不僅簡化了器件選型與驗證流程，還為系統級I2C總線設計提供了可靠的參考模板，顯著縮短開發周期，提升設計成功率。
