AD5423是ADI亞德諾一款高精度、單通道數模轉換器（DAC），專為工業過程控制和自動化系統設計，集成電壓與電流輸出功能，支持多種標準模擬信號范圍，適用于可編程邏輯控制器（PLC）、分布式控制系統（DCS）及執行器控制等嚴苛應用。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供AD5423中文參數詳解 、引腳圖、原理圖及現貨。

AD5423中文參數詳解

該器件工作電源范圍寬，模擬負電源（AVSS）可低至?33 V，正電源（AVDD1）最高達+33 V，支持雙極性或單極性供電配置，滿足工業現場對高電壓輸出的需求。其核心為16位分辨率DAC，具備單調性，確保在整個輸出范圍內無跳變或非線性失真。

AD5423支持多種電流輸出模式，包括0–20 mA、4–20 mA、0–24 mA、±20 mA、±24 mA以及?1–+22 mA，覆蓋主流工業電流環標準。電壓輸出范圍包含0–5 V、0–10 V、±5 V和±10 V，并支持20%超量程調節，便于系統校準與容錯設計。用戶可通過寄存器配置偏移與增益，實現精確的信號調理。

器件集成HART（Highway Addressable Remote Transducer）通信功能，通過CHART引腳將1.2 kHz/2.2 kHz FSK信號耦合至電流輸出端，實現控制信號與數字通信共線傳輸，滿足智能變送器和遠程I/O模塊的通信需求。

通信接口采用4線制串行外設接口（SPI），支持高達50 MHz的時鐘頻率，兼容標準SPI、QSPI?、MICROWIRE?及DSP接口協議。接口支持可選的循環冗余校驗（CRC）和監控定時器（WDT），提升數據傳輸可靠性，防止因通信錯誤導致的誤操作。

在診斷與可靠性方面，AD5423顯著優于前代產品。其內置12位模數轉換器（ADC），可用于監測輸出電壓、電流、電源電壓及芯片溫度，實現片內自檢與故障診斷。結合高級診斷功能，如開路檢測、短路檢測和基準源監控，可有效提升系統安全性與維護效率。

器件集成精密基準電壓源，簡化外部電路設計，減少BOM成本。工作溫度范圍為?40°C至+115°C，確保在工業級寬溫環境下穩定運行。采用32引腳5 mm × 5 mm LFCSP封裝，節省PCB空間，便于高密度布局。

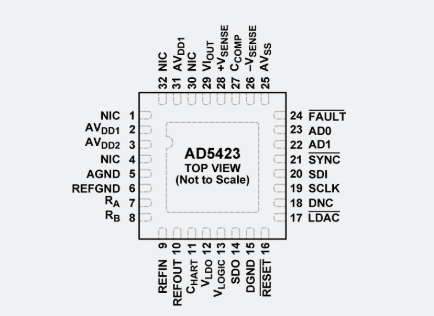

AD5423引腳圖

AD5423原理圖

AD5423訂購料號

AD5423BCPZ

AD5423BCPZ-RL7

現貨供應，最快可2小時發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。如需AD5423產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
