在當今高速發展的電子行業中，如何確保系統電源的安全性和效率成為工程師們面臨的重要挑戰。特別是對于高功率光模塊、USB快充及便攜式設備等應用領域，對高效能電源開關的需求尤為迫切。近日，思瑞浦3PEAK推出了一款全新的精密可調限流負載開關——TPS05S60，憑借其卓越的性能和多重保護機制，為這些應用場景提供了理想的解決方案。

一、TPS05S60的核心優勢

1. 超低導通電阻

TPS05S60采用高側MOSFET設計，具備13mΩ（典型值）的超低導通電阻，這不僅顯著降低了導通損耗，還提升了系統的整體效率。支持最大6A的持續電流輸出，適用于高功率光模塊、USB快充等需要高散熱的應用場景。這種設計有助于減少因溫升帶來的系統穩定性問題，確保設備在高負荷條件下仍能穩定運行。

2. 高精度可調限流保護

TPS05S60內置了高精度限流模塊，能夠提供±5%的限流精度。通過外部電阻，用戶可以自定義限流閾值，動態響應速度達到微秒級。這意味著，在過載或短路情況下，TPS05S60能夠迅速切斷電源，避免設備損壞。無論是應對突發的電流浪涌，還是適配不同功耗的外設（如Type-C接口），TPS05S60都能實現系統保護與能效優化的雙重目標，使得電路設計更加靈活且安全。

3. 多重保護機制

TPS05S60內部集成了兩顆背靠背MOSFET，不僅能提供限流保護，還能防止反向電流倒灌，進一步提升系統安全性。該芯片支持多種保護功能，包括：

過流保護（OCP）：當電流超過設定閾值時，自動切斷電源。

快速短路接地保護：在檢測到短路時，迅速響應并斷開連接。

反向電流阻斷保護：防止電流從輸出端流向輸入端，特別是在電池供電系統中尤為重要。

過溫保護（OTP）：當溫度過高時，自動關閉電源以保護器件。

二、TPS05S60的技術規格

輸入電壓范圍：2.5V至5.5V

導通電阻：13mΩ（典型值），20mΩ（最大值）

可調限流范圍：1.2A至6A，±5%@4.7A

關斷電流：<2μA

工業溫度范圍：-40°C至125°C

封裝形式：DFN3*3

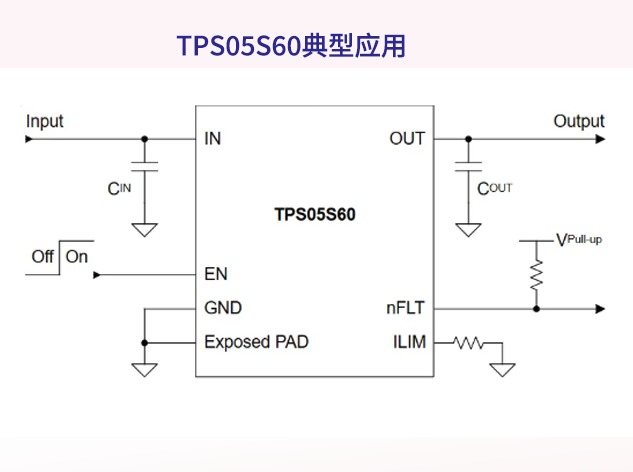

三、典型應用場景

1. 高功率光模塊

隨著5G通信網絡的普及，光模塊的速率已提升至25G/100G級別，功率需求高達9W，電流超過3A。TPS05S60的5.5V/6A規格以及軟啟動功能，能夠在RRU（射頻拉遠單元）和BBU（基帶處理單元）光接口插拔過程中有效抑制浪涌電流，確保系統穩定運行。

2. USB PD快充

在USB PD快充應用中，TPS05S60的高精度限流和快速響應特性，能夠有效保護充電設備免受過載或短路的影響，同時降低溫升，延長設備使用壽命。

3. 便攜式設備

便攜式設備通常對體積和功耗有嚴格要求。TPS05S60的小型化封裝（DFN3*3）和超低關斷電流（<2μA），使其非常適合用于智能手機、平板電腦等便攜設備中的電源管理設計。

4. 工業控制

在工業控制領域，TPS05S60的寬工作溫度范圍（-40°C至125°C）和多種保護機制，確保其在惡劣環境下的可靠運行，適用于工業自動化、智能儀表等多種應用。

四、總結

TPS05S60憑借其超低導通電阻、高精度可調限流保護和多重保護機制，為高功率光模塊、USB快充、便攜式設備及工業控制等領域提供了高效的電源管理解決方案。作為一款專為高性能應用設計的精密限流負載開關，TPS05S60不僅提升了系統的安全性與效率，還為工程師們帶來了更多的設計靈活性和可靠性保障。未來，隨著更多復雜應用場景的出現，TPS05S60有望成為眾多工程師的首選電源管理元件。
