SLG46580 （訂購料號：SLG46580V）是瑞薩電子推出的一款小型、低功耗可編程混合信號器件，專為在異步狀態機控制下集成多種模擬與數字功能而設計。該器件通過一次性可編程（OTP）非易失性存儲器（NVM）對內部互連邏輯、I/O引腳及宏單元進行配置，使工程師能夠在極小尺寸的單芯片上實現復雜的功能邏輯，適用于空間受限且對功耗敏感的嵌入式系統。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供SLG46580詳細參數、引腳圖、原理圖及現貨。

SLG46580詳細參數

核心架構與可編程邏輯

SLG46580的核心是一個支持8個狀態的異步狀態機，具備靈活的狀態跳轉邏輯，適用于事件驅動型控制應用。其組合邏輯部分包含一個4輸入雙輸出查找表（4-bit LUT），可用于實現任意組合邏輯函數，提升設計靈活性。

片內集成豐富的可配置宏單元，包括：

4個模擬比較器（ACMP），配合共享的電壓基準（Vref），可用于電平檢測、窗口監控等模擬信號處理；

模擬溫度傳感器，支持片內溫度監測；

15個多功能組合宏單元，其中包含可配置為D觸發器/鎖存器或2/3位LUT的邏輯單元，以及支持管道延遲、紋波計數器或多路延遲/計數功能的模塊，適用于時序控制與信號調理；

8位延遲/計數器模塊（5個），可用于精確延時生成或事件計數。

電源管理與LDO集成

SLG46580內置四個三模LDO穩壓器，每個最大輸出電流150mA，支持三種工作模式：

高功率模式（HP Mode）：提供150mA輸出，靜態電流約80μA；

低功率模式（LP Mode）：輸出能力降至100μA，靜態電流僅約5μA，適用于待機或低功耗運行；

旁路模式（Bypass Mode）：作為負載開關使用，實現電源路徑的直接控制。

該設計顯著減少了外部電源管理元件數量，適用于多電源域系統，如便攜式設備或IoT終端。

通信與系統接口

支持I2C從機接口，可通過主控MCU讀寫片內8字節RAM，并加載OTP中預設的初始值；

集成可編程延遲模塊與邊沿檢測器，可用于信號同步或中斷生成；

內置兩個振蕩器：可配置25kHz/2MHz主振蕩器和2kHz低功耗振蕩器，支持多種時鐘需求；

實時時鐘（RTC）二進制計數器，適用于低功耗時間基準應用。

安全與可靠性

支持OTP編程后的讀回保護（Read Lock），防止設計信息泄露；

內建上電復位（POR）電路，確保可靠啟動；

工作電壓范圍寬（2.5V ±8% 至 5V ±10%），支持3.3V和5V系統；

工作溫度范圍：-40°C 至 +85°C，符合工業級標準；

采用符合RoHS且無鹵素的封裝工藝。

SLG46580應用場景

SLG46580適用于需要集成電源控制、模擬傳感、時序邏輯和通信接口的嵌入式系統，典型應用包括：

電池供電設備中的電源時序控制；

傳感器信號調理與狀態監控；

消費類電子中的膠合邏輯替代；

工業控制模塊中的低功耗狀態機實現。

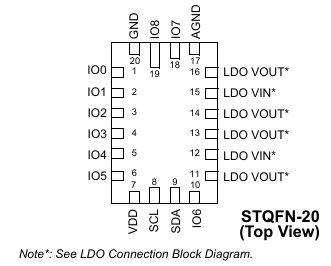

SLG46580引腳圖

SLG46580原理圖

瑞薩代理商-深圳市中芯巨能電子有限公司現貨供應SLG46580 （訂購料號：SLG46580V），為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。
