在復雜嵌入式系統中，I2C總線常因連接多個設備而面臨信號完整性挑戰。隨著總線電容增加，上升時間延長，可能導致通信速率下降甚至數據錯誤。瑞薩電子推出的ISL33003雙通道總線緩沖器，專為解決此類問題設計，適用于需要擴展總線負載、提升性能或?qū)崿F(xiàn)熱插拔的工業與通信系統。瑞薩電子代理商-中芯巨能為您提供ISL33003中文技術參數詳解、引腳圖、原理圖及訂購料號。

ISL33003中文技術參數詳解

核心功能與架構

ISL33003集成了兩個獨立的雙向緩沖通道，支持標準模式（100kHz）和快速模式（400kHz）I2C通信。其主要作用是隔離主控側與從設備側的電容負載，有效突破I2C規范中400pF的總線電容限制，允許系統連接更多從設備或使用更長走線。

該器件內置“上升時間加速器”電路，可在總線低電平到高電平轉換期間主動驅動上拉電阻，顯著縮短信號上升時間。這一機制不僅提升了高頻下的信號完整性，還允許使用更大阻值的上拉電阻，在保持響應速度的同時降低靜態功耗，優化系統能效。

支持熱插拔與電平轉換

ISL33003集成了熱插拔保護電路，防止在帶電插入或拔出從設備時產生總線沖突或數據損壞。當新設備接入時，緩沖器會自動隔離其SDA（數據）和SCL（時鐘）引腳，直至電源穩定并完成初始化，從而避免總線鎖定或誤操作。

此外，該器件支持不同電壓域之間的電平轉換，適用于混合電源系統。例如，可將3.3V主控器與1.8V或5V從設備連接在同一I2C總線上，無需額外電平轉換芯片，簡化設計并節省PCB空間。

電氣特性與可靠性

ISL33003工作電源電壓范圍寬（+2.3V至+5.5V），支持跨電壓域應用。其靜態電流典型值為2.1mA，關斷模式下電流低至0.5μA，適合對功耗敏感的系統。所有引腳均具備±6kV HBM（人體模型）ESD保護，SDA/SCL引腳更提供高達±12kV的防護能力，增強了在工業環境中的魯棒性。

器件提供使能（EN）引腳，可用于多緩沖器并行配置或系統級電源管理。當EN拉低時，輸出進入高阻態，實現總線隔離。

封裝與應用場景

ISL33003采用小型化封裝，包括無鉛8引腳TDFN（3mm × 3mm）和MSOP，適合高密度布局。典型應用包括：

服務器與通信設備：在機架式系統中擴展I2C總線，連接多個熱插拔板卡。

工業控制：連接多傳感器節點，克服長線纜帶來的分布電容問題。

嵌入式主板：實現不同電壓器件間的I2C互通，提升系統兼容性。

設計建議

使用ISL33003時，建議在主控側和從設備側分別配置上拉電阻。雖然上升時間加速器可驅動外部上拉，但合理選擇阻值（如4.7kΩ~10kΩ）有助于平衡功耗與噪聲性能。同時，確保電源去耦電容靠近VDD引腳，以維持穩定工作。

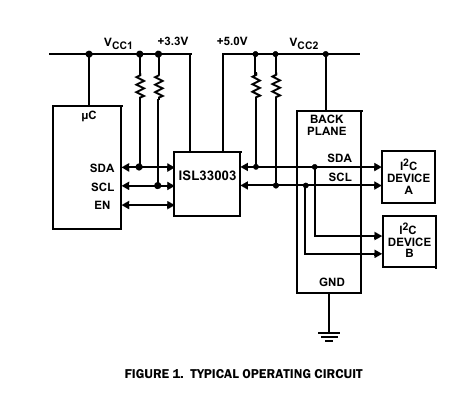

ISL33003典型應用電路圖

ISL33003引腳圖

ISL33003同系列型號及訂購料號

ISL33001IRTZ

ISL33001IRTZ-T

ISL33001IRT2Z

ISL33001IRT2Z-T

ISL33001IBZ

ISL33001IBZ-T

ISL33001IUZ

ISL33001IUZ-T

ISL33002IRTZ

ISL33002IRTZ-T

ISL33002IRT2Z

ISL33002IRT2Z-T

ISL33002IUZ

ISL33002IUZ-T

ISL33003IRTZ

ISL33003IRTZ-T

ISL33003IRT2Z

ISL33003IRT2Z-T

ISL33003IUZ

ISL33003IUZ-T

ISL33001MSOPEVAL1Z

ISL33002MSOPEVAL1Z

ISL33003MSOPEVAL1Z
