MAX3131是ADI亞德諾一款高度集成的混合微電路，將兼容IrDA 1.2標準的紅外（IR）收發器與RS-232接口集成于單個芯片中，適用于電池供電的手持設備、PDA及外設等應用。該器件采用3V供電設計，支持從2.4 kbps至115 kbps的IrDA數據速率，并提供高效的雙電荷泵電源，確保在+3.0V至+5.5V電壓范圍內實現真正的RS-232性能。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您提供MAX3131中文技術參數詳解、引腳圖、典型應用電路圖及現貨。

MAX3131中文技術參數詳解

紅外通信模塊

MAX3131的紅外收發器部分包含高增益/低噪聲PIN二極管放大器，具備100 μA的環境光電二極管電流抑制能力，有效減少背景光干擾。其內置的高功率LED驅動器能夠提供高達200 mA的吸電流，滿足遠距離紅外通信需求。此外，板載編碼器/解碼器（ENDEC）對傳入和傳出外部UART的信號進行壓縮和拉伸處理，使得即使非IrDA標準的UART也能實現IrDA通信。

RS-232接口

RS-232收發器支持最高120 kbps的數據傳輸速率，專有的高效雙電荷泵電源結合低壓降發射器設計，確保在+3.0V至+5.5V單電源下穩定運行。該收發器具有雙驅動器/雙接收器配置，適用于需要多通道串行通信的應用場景。特別值得一提的是，當RS-232接收器處于活動狀態時，可通過關斷功能將電源電流降至僅1 μA，極大延長了電池供電設備的工作時間。

集成與復用

MAX3131與MAX3130的主要區別在于其內部結構。MAX3130針對使用單個UART進行紅外和RS-232通信的應用進行了優化，通過復用一個RS-232發射器輸入和接收器輸出來實現IrDA通信。而MAX3131則提供了獨立的IrDA收發器和RS-232收發器，各自擁有獨立的數據輸入和輸出端口，增強了靈活性和應用范圍。

功耗管理

兩款器件均具備可選的關斷功能，能夠在不使用時顯著降低功耗。具體而言，當IR或RS-232電路被關閉時，電源電流可降至1 μA以下，這對于電池供電設備至關重要。此外，MAX3131的典型工作電流僅為370 μA，進一步提升了能效比。

外部元件需求

為了簡化設計并減少BOM成本，MAX3131所需的外部元件極少，主要包括四個小型0.1 μF電容、一個光電二極管、一個紅外LED以及一個用于設置電流的電阻。這種精簡的設計有助于縮小PCB尺寸，提升系統集成度。

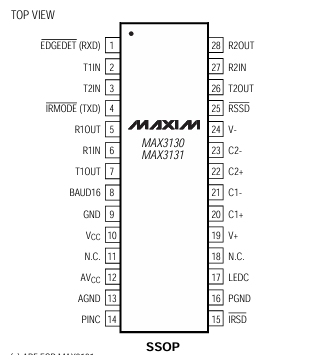

MAX3131引腳圖

MAX3131典型應用電路圖

MAX3131訂購料號

MAX3131EAI+
