BISS0001是中微愛芯一款專用于熱釋電紅外（PIR）傳感器信號處理的CMOS數模混合集成電路，廣泛應用于被動式紅外感應開關、自動照明、安防報警及智能家電控制等場景。中微愛代理商-中芯巨能為您提供BISS0001：技術解析、引腳圖、內部結構圖及現貨供應。

BISS0001技術解析

核心功能與信號鏈架構

BISS0001內部集成一個高輸入阻抗運算放大器，可直接連接熱釋電傳感器的輸出端。由于PIR傳感器輸出為高阻抗微弱交流信號（典型幅度為mV級），該運放具備低噪聲、高共模抑制比特性，能夠有效放大傳感器信號并抑制環境干擾。

信號經前置放大后，進入兩級處理路徑：

帶通濾波：通過內部RC網絡實現約0.1Hz～10Hz的帶通響應，濾除緩慢溫度漂移與高頻噪聲，保留人體移動引起的典型信號頻段。

雙向鑒幅器：對放大后的交流信號進行正負雙向電平檢測，只有當信號幅值超過設定閾值時才觸發后續邏輯，有效抑制環境光變化、氣流擾動等非目標干擾。

內置定時與控制邏輯

芯片集成兩個關鍵計時器，通過外部電阻電容配置時間參數：

延遲時間計時器（Tx）：控制輸出信號的持續時間。當檢測到有效人體信號后，輸出端（VO）置高，持續時間為Tx。通過外接電容Cx調節，典型延遲范圍可達數秒至數十分鐘，適用于不同照明或設備運行需求。

封鎖時間計時器（Ti）：又稱“靜默期”或“禁止重復觸發時間”。在每次觸發后啟動，期間系統對新的信號輸入不響應，防止連續誤觸發。Ti由外接電阻Ri設定，通常為0.1秒至數秒，確保系統穩定。

該機制特別適用于走廊燈、自動門等場景，避免因人體短暫停留導致設備頻繁啟停。

電源與參考電壓

BISS0001工作電壓范圍為+3V至+5V，兼容TTL和CMOS邏輯電平，適用于電池供電或5V穩壓系統。內部集成基準電壓源（VREF），為各級電路提供穩定參考，提升溫度穩定性與批次一致性。

封裝與外圍設計

采用SOP16或DIP16封裝，引腳布局清晰，便于手工焊接與自動化生產。典型應用電路僅需搭配熱釋電傳感器、若干電阻電容及繼電器或MOSFET驅動電路即可工作。

關鍵外圍元件作用：

Rs、Cx、Ri：分別設置前置放大增益、延遲時間和封鎖時間；

R3、R4：分壓網絡，設定鑒幅器閾值；

C1、C2：耦合與濾波電容，隔離直流分量。

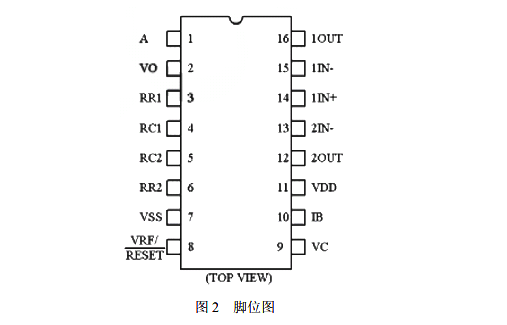

BISS0001引腳圖

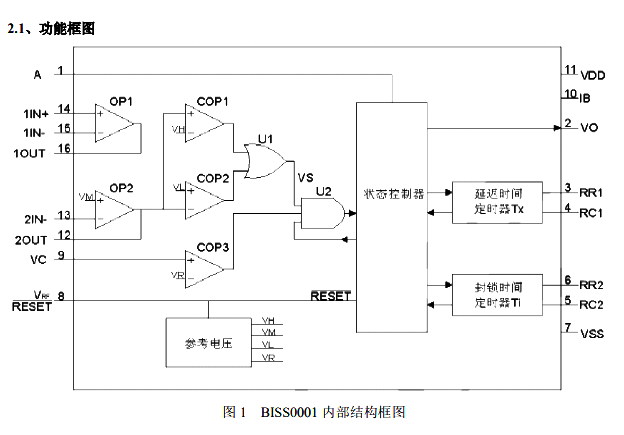

BISS0001內部結構圖

BISS0001應用場景

自動照明控制：樓道、衛生間、車庫等區域的節能燈控；

安防報警系統：入侵檢測、門窗監控；

智能家電：自動洗手池、烘干機、電風扇的感應啟停；

工業自動化：人員 presence detection 用于設備聯動。

BISS0001設計建議

熱釋電傳感器應遠離熱源與強電磁干擾；

建議使用屏蔽線連接傳感器與BISS0001；

Cx建議選用漏電流小的鉭電容或薄膜電容，避免延遲時間漂移。
