TLE9018DQK （訂購料號：TLE9018DQKXUMA1）是英飛凌一款專為鋰離子電池組設計的多通道監控和平衡IC，支持多達18個通道，適用于汽車、工業和消費類應用。該模塊具備高精度電壓測量、溫度評估、電池平衡及隔離通信功能，并配備必要的診斷工具，確保系統正常運行并保護人員安全。英飛凌代理、原廠貨源-中芯巨能為您提供TLE9018DQK主要特性詳解、應用領域、引腳圖、原理圖及現貨。

TLE9018DQK主要特性詳解

高精度電池電壓測量

TLE9018DQK采用每單元16位Delta-Sigma ADC進行電池電壓測量，提供高精度的數據采集能力。這種高分辨率的ADC能夠精確監測每個電池單元的狀態，確保系統的穩定性和可靠性。

電池平衡功能

該IC支持同時300mA/電池的平衡電流，以及低功耗平衡模式。這使得電池在充放電過程中能夠保持均衡狀態，延長電池壽命并提高整體性能。此外，可配置的數字濾波器允許用戶根據具體需求調整信號處理方式，優化電池管理效果。

溫度評估與誤差補償

TLE9018DQK集成了8個誤差補償NTC（負溫度系數）通道，用于精確測量電池溫度。通過實時監控溫度變化，系統可以采取相應的措施，防止過熱或低溫對電池造成損害，從而提升系統的穩健性。

隔離通信接口

該模塊配備了ISO UART通信接口，實現與主電池控制器之間的隔離通信。這種設計不僅提高了系統的抗干擾能力，還增強了數據傳輸?shù)陌踩院涂煽啃浴４送猓渭?jí)ADC用于E2E（端到端）安全，進一步提升了系統的安全性。

強大的ESD和熱插拔性能

TLE9018DQK具備強大的ESD（靜電放電）和熱插拔性能，確保在復雜環境下也能穩定工作。這對于汽車和工業應用尤為重要，能夠在惡劣的工作條件下保障設備的正常運行。

自動安全循環與兼容性

內部自動安全循環機制確保了系統的持續可靠運行。此外，TLE9018DQK與AURIX? TC36/7/8x CDD兼容，便于集成到現有的系統架構中，簡化開發流程。

符合ASIL D安全標準

TLE9018DQK符合ISO26262 ASIL D安全標準，確保其在汽車應用中的高安全性。這一認證表明該模塊經過嚴格的測試和驗證，能夠滿足最高等級的功能安全要求。

TLE9018DQK應用優勢

高精度電壓測量

TLE9018DQK的16位Delta-Sigma ADC提供了極高的電壓測量精度，能夠捕捉微小的電壓變化，確保電池管理系統能夠做出及時準確的響應。這對于維持電池組的健康狀態至關重要。

一流的應用穩健性

通過集成多種先進的傳感器和濾波技術，TLE9018DQK能夠應對復雜的工況環境。無論是極端溫度條件還是電氣干擾，該模塊都能保持穩定的性能表現，確保系統的可靠運行。

最低的系統成本

盡管TLE9018DQK具備豐富的功能和高性能，但其設計旨在實現最低的系統成本。通過集成多個關鍵功能于一體，減少了外部組件的需求，降低了總體物料成本和開發復雜度。

TLE9018DQK引腳圖

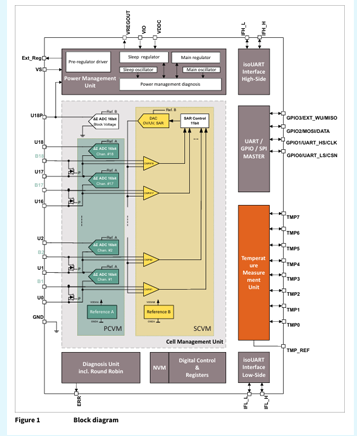

TLE9018DQK原理圖
