HIP2211 作為 瑞薩電子的一款100V 級高頻半橋 NMOS FET 驅動器，具備 3A 源電流、4A 灌電流驅動能力，適用于高頻開關場景，瑞薩電子代理商-中芯巨能將從電氣特性、兼容性、封裝及應用設計維度，為工程師提供技術參考；并且附引腳圖及原理圖。

一、核心電氣參數與高頻性能

HIP2211 關鍵參數適配高頻半橋應用需求：電壓規格上，支持 100V 半橋拓撲，直流自舉電源最大電壓達 115V，可穩定驅動高低側 NMOS；工作電壓范圍寬至 6V-18V，兼容多類系統供電設計。驅動能力方面，3A 源極、4A 灌極輸出，配合 0.5Ω（典型值）集成自舉二極管，能快速為高側 NMOS 柵極充電，減少開關損耗。

高頻性能是核心優勢：傳播延遲典型值僅 15ns，延遲匹配度達 2ns（典型值），可降低開關時序偏差導致的橋臂直通風險；同時，輸入端寬滯后設計與 HS 引腳 - 10V 連續耐壓能力，提升系統抗噪聲干擾性能，適配復雜電磁環境下的穩定運行。

二、兼容性與封裝選擇

兼容性設計降低替換成本：HIP2211 采用標準 HI/LI 輸入接口，與瑞薩 HIP2101、ISL2111 在 8 引腳 SOIC、8 引腳 4×4mm DFN、10 引腳 4×4mm TDFN 封裝上完全 pin 兼容，可直接替代上述型號，無需修改 PCB 布局，縮短項目迭代周期。

封裝選項滿足不同設計需求：8L SOIC 封裝適配傳統通孔與貼片工藝，4×4mm DFN/TDFN 封裝則適合高密度布局場景，能減少 PCB 占位面積，尤其適配小型化電機驅動器、DC/DC 轉換器設計。

三、保護機制與邏輯兼容性

內置多重保護提升系統可靠性：VDD 與自舉電源欠壓鎖定（UVLO）功能，可在供電電壓低于閾值時關斷驅動輸出，防止 NMOS 因柵極電壓不足導致的導通損耗異常；過流、過溫保護（需外圍配合）進一步規避極端工況下的器件損壞風險。

邏輯兼容性適配多電平系統：HI/LI 輸入支持 3.3V 邏輯電平，且具備 VDD 電壓容差特性，無需額外電平轉換電路，可直接與 3.3V MCU 或 PWM 控制器接口，簡化外圍設計。

四、典型應用場景與設計要點

該驅動器廣泛用于四類場景：一是電信領域半橋 / 全橋 DC/DC 轉換器，利用高頻性能提升電源轉換效率；二是三相 BLDC 電機驅動器與 H 橋電機驅動器，通過精準時序控制實現電機平穩調速；三是雙開關正向、有源鉗位轉換器，降低開關應力；四是多相 PWM DC/DC 控制器與 D 類放大器，適配大電流供電與音頻放大需求。

工程師設計時需注意：自舉電容選型需匹配開關頻率，確保高側柵極充分充電；布局時需縮短 HS 引腳走線，減少寄生電感，避免負壓尖峰損壞器件；同時根據負載電流選擇合適的 NMOS，確保驅動能力與開關特性匹配。

五、HIP2211引腳圖

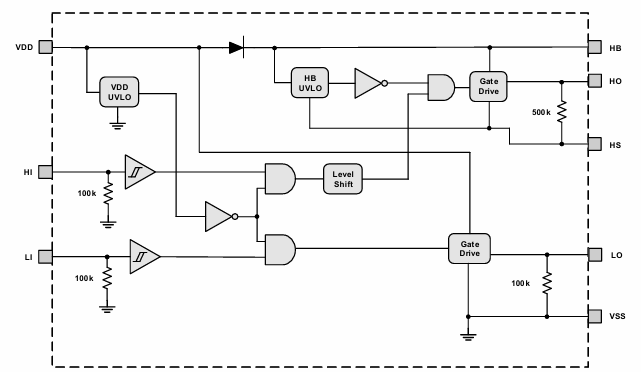

六、HIP2211原理圖

七、訂購料號

HIP2211FBZ-T

HIP2211FR8Z

HIP2211FR8Z-T

HIP2211FRTZ

HIP2211FRTZ-T
