在現代工業控制系統中，模塊化、高集成度與通信兼容性已成為設計核心訴求。亞德諾半導體（ADI）推出的AD74416H，正是一款面向工業自動化與過程控制應用的高性能、四通道軟件可配置輸入/輸出（IO）器件，集模擬輸入、輸出、數字IO、溫度傳感與HART通信于一體，顯著簡化系統設計并提升靈活性。ADI代理、原廠貨源 - 中芯巨能為您提供AD74416H中文技術參數詳解、引腳圖、原理圖及現貨。

AD74416H中文技術參數詳解

AD74416H的每個通道均可通過軟件獨立配置為多種功能模式，包括電壓輸入/輸出（0–10 V）、電流輸入/輸出（4–20 mA）、數字輸入/輸出、RTD（2線或3線）溫度測量以及熱電偶信號采集。這種“一芯多用”的架構極大減少了傳統系統中對多顆專用芯片的需求，降低了物料成本（BOM）與PCB面積，特別適用于PLC模塊、遠程I/O單元和智能執行器等空間受限的工業節點。

器件內置每通道集成的HART?調制解調器，支持HART協議物理層通信，允許在4–20 mA電流環上疊加數字信號，實現遠程參數配置、診斷與設備校準。所有通道的模擬IO、數字IO及HART通信均通過單一SPI接口統一控制，簡化主控MCU的通信管理。通過兩個地址引腳，最多可連接四片AD74416H共享同一SPI總線，實現高密度多通道系統擴展。

AD74416H集成高精度2.5 V基準源，溫漂低至10 ppm/°C，可同時作為16位單調DAC和24位Σ-Δ ADC的參考，確保全溫度范圍內的測量與輸出精度。ADC支持50 Hz/60 Hz陷波濾波，有效抑制工頻干擾，提升現場信號采集穩定性。

在功耗管理方面，該器件支持自適應電源切換技術，輸出級可在兩個獨立電源間動態切換，根據負載需求優化供電路徑，整體功耗降低高達40%，顯著減少模塊發熱，提升系統長期可靠性。

安全性與診斷能力同樣突出。AD74416H內置豐富的片上診斷功能，包括開路/短路檢測、電源電壓監測、內部溫度傳感器（±5°C精度）及看門狗定時器，支持故障預警與快速定位。其螺釘端子引腳具備帶電/斷電狀態下的過壓耐受能力，增強了現場接線的魯棒性。

AD74416H采用64引腳LFCSP封裝，工作溫度范圍為?40°C至+105°C，滿足工業級嚴苛環境要求。結合其高集成度、低功耗與HART原生支持，該器件為構建智能、緊湊、高可靠性的工業控制系統提供了理想解決方案，尤其推薦用于需遠程通信與多模式IO靈活配置的智能變送器、過程控制卡及工業網關設計。

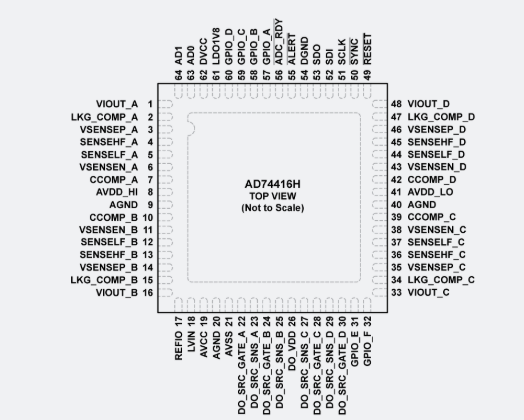

AD74416H引腳圖

AD74416H原理圖

AD74416H原理圖

AD74416HBCPZ

AD74416HBCPZ-RL7
