在現代工業自動化中，無論是建筑物管理系統還是生產車間的生產流程，都離不開可編程邏輯控制器(PLC)或分布式控制系統(DCS)。這些系統通過輸出模塊提供精確的電流或電壓信號來控制各種設備。為了滿足工業環境下的嚴格要求，采用高度集成的芯片如ADI公司的AD5422 DAC成為優選方案。

高度集成化帶來的優勢

傳統的分立式設計方案雖然可以實現數字信號到模擬信號的轉換及電氣隔離，但其復雜性和成本較高。相比之下，AD5422集成了16位DAC、可編程電流源和電壓輸出于一體，大大簡化了電路設計并減少了組件數量。這不僅降低了整體成本，還提高了系統的穩定性和可靠性。

電路設計實例與保護措施

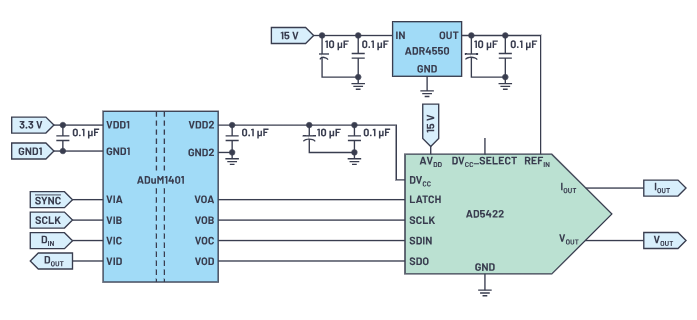

圖1展示了一個基于AD5422和ADuM1401四通道數字隔離器的簡化示例電路，適用于需要4 mA至20 mA標準電流輸出以及單極性或雙極性電壓范圍的過程控制應用。該電路通過SPI接口配置AD5422，并利用ADuM1401實現微控制器與DAC之間的電氣隔離。這種設計不僅支持數據傳輸，還能有效防止電磁干擾。

圖1

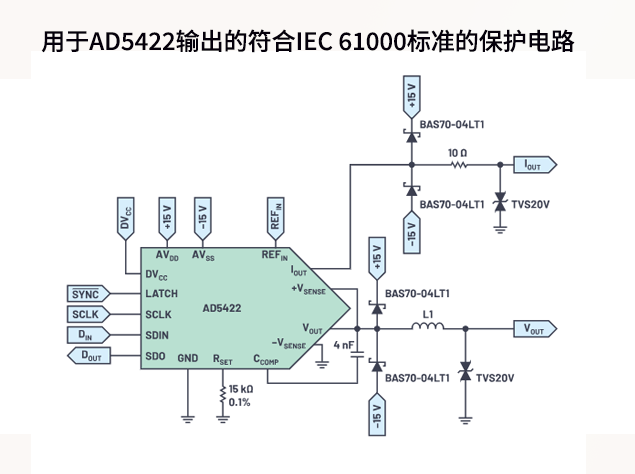

為確保符合IEC 61000等EMC標準，圖2提供了針對AD5422輸出端口的保護電路示例。該電路能夠抵御高干擾電壓，保障系統在惡劣工業環境下的正常運行。此外，AD5422的所有模擬輸出均具備短路和開路保護功能，能驅動高達1 μF的容性負載和50 mH的感性負載。

圖2

關鍵性能參數

分辨率與精度：AD5422提供16位分辨率，總非調整誤差(TUE)低至±0.01%（典型值），確保了極高的精度。

輸出范圍：支持多種電流（4 mA至20 mA，0 mA至20 mA）和電壓（0 V至5 V，0 V至10 V，±5 V，±10 V）輸出范圍，超量程達10%。

溫度穩定性：輸出漂移僅為±3 ppm/°C（電流）和±2 ppm/°C（電壓），表現出優異的溫度穩定性。

電源需求：模擬電源電壓AVDD為10.8 V至40 V，數字電源電壓DVCC為2.7 V至5.5 V，且支持內部4.5 V LDO穩壓器供電。

結論

AD5422憑借其卓越的性能和高度集成的設計，成為工業控制領域中PLC和DCS模塊的理想選擇。它不僅簡化了電路設計，降低了成本，還提高了系統的可靠性和抗干擾能力。對于工程師而言，深入理解并合理運用AD5422的各項特性，將有助于開發出更加高效、穩定的工業控制系統。
