在現代打印機設計中，對電機驅動的要求越來越高，既要滿足高效、精準的控制需求，又要確保系統的可靠性和安全性。瑞薩電子推出的SLG7MD47679多功能全橋（H橋）電機驅動芯片，憑借其高壓大電流處理能力、靈活的PWM配置以及全面的保護功能，成為打印機等設備中電機驅動的理想選擇。

卓越的性能參數

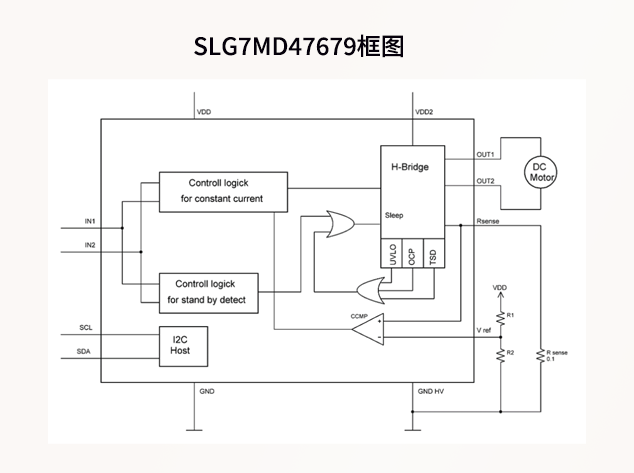

SLG7MD47679專為高壓應用而設計，能夠支持單組全橋電流峰值達3A，有效值1.5A；當兩個半橋并聯使用時，峰值電流可達6A，有效值3A，足以應對復雜負載和電機驅動的需求。其內置的動態基準電壓模式電流檢測比較器，通過RS引腳與GND之間的電阻實現PWM電流偵測和控制，提供了精確的電流調節能力。此外，SLG7MD47679配備了兩個可配置的PWM宏單元，使得用戶可以根據具體應用場景靈活調整電機速度和方向，提高了系統的適應性。

緊湊設計與低功耗優勢

采用20引腳STQFN封裝（尺寸僅為2.0mm x 3.0mm x 0.55mm，間距0.4mm），SLG7MD47679不僅節省了寶貴的PCB空間，還具備良好的散熱性能。同時，該芯片注重低功耗設計，在保證高性能的同時最大限度地減少能源消耗，符合RoHS標準且無鹵素材料，體現了環保理念。這對于需要長時間運行或電池供電的設備尤為重要。

多重保護機制保障安全

為了確保在各種環境下的穩定運行，SLG7MD47679集成了欠壓鎖定（UVLO）、過流保護（OCP）和熱關斷（TSD）等多種保護功能。這些特性可以有效防止因電源波動、負載突變或溫度升高導致的器件損壞，增強了系統的整體可靠性。特別是在打印機這種要求高精度和長期穩定性的應用場合，這些保護措施顯得尤為關鍵。

典型應用案例

除了打印機外，SLG7MD47679還適用于吸塵器/掃地機器人、醫療設備、計量裝置（如電表、水表）以及自動售賣機/點膠機等領域。例如，在打印機中，它可以用于紙張進給機構、打印頭移動系統等部件的驅動；在醫療設備中，則可用于精密泵送系統的控制；而在智能電表中，它能有效地管理高壓大電流負載，提高計量精度。
