在工業控制、智能家居、醫療設備及車載信息娛樂等應用中，對高分辨率、低延遲、功能集成的人機界面（HMI）需求持續增長。為應對這一趨勢，瑞薩電子推出基于 RA8D1 系列 MCU 的 WXGA（1280×800）單顯示器 HMI 平臺設計方案，面向需要高性能圖形處理、豐富外設接口及高能效比的嵌入式系統開發者。

核心平臺架構：MCU級實現WXGA圖形顯示

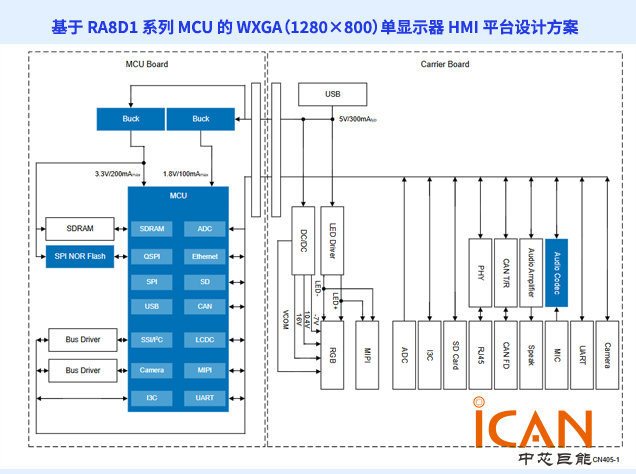

該方案以 RA8D1 MCU 為核心，搭載 480 MHz Arm? Cortex?-M85 內核，并集成 Arm Helium?（M-Profile Vector Extension） 與 TrustZone? 安全技術，在MCU平臺上實現接近MPU級別的圖形與信號處理能力。RA8D1內置2D圖形加速引擎（2D-ACE），支持 RGB 并行接口 與 MIPI DSI 兩種主流顯示輸出方式，可直接驅動 WXGA 分辨率單屏，無需外掛專用顯示控制器。

相較于傳統基于MPU（如Linux系統）的HMI方案，該MCU平臺具有啟動速度快、實時性強、系統資源占用低、BOM成本可控等優勢，特別適用于對功耗、響應時間與確定性有嚴苛要求的工業與消費類終端。

多媒體與通信外設高度集成

平臺集成了完整的多媒體輸入/輸出能力：

音頻子系統：通過推薦搭配 DA7414 高性能立體聲編解碼器，支持寬頻帶混合主動降噪（ANC）、多麥克風輸入與低延遲音頻通路，適用于語音交互或環境噪聲抑制場景。

網絡與工業通信：板載 10/100 Mbps 以太網 與 CAN FD 接口，滿足工業自動化中對實時通信與遠程監控的需求。

存儲擴展：通過 SPI 接口連接 AT25SF128A（128 Mbit）串行閃存，用于存儲圖形資源、固件或配置數據，支持 Dual I/O 模式提升讀取帶寬。

電源管理：采用 RAA808013 3A 同步降壓穩壓器（輸入2.7–5.5V，1.5 MHz開關頻率），為MCU及外設提供高效、緊湊的供電方案，靜態功耗低，適合電池或低功耗系統。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。瑞薩代理商-深圳市中芯巨能電子有限公司，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。

靈活擴展：MCU與MPU平臺協同演進

瑞薩同時提供基于MPU的 FHD雙顯HMI參考平臺（采用Cortex-A55 + Ethos-U55 NPU），支持H.264/H.265視頻解碼、3D圖形與Linux系統。而RA8D1 MCU平臺可作為其低成本、低復雜度的補充，形成從簡單單顯到復雜雙顯的完整產品線覆蓋。開發者可根據性能、成本與軟件生態需求靈活選擇，甚至在同一產品家族中實現硬件平臺平滑升級。

工程價值：加速開發，降低風險

該方案提供完整的參考設計、驅動庫與圖形開發工具（如Embedded Wizard或TouchGFX兼容支持），大幅縮短UI開發周期。RA8D1的TrustZone技術還支持安全啟動與敏感數據保護，滿足功能安全與網絡安全合規要求（如IEC 62443）。
