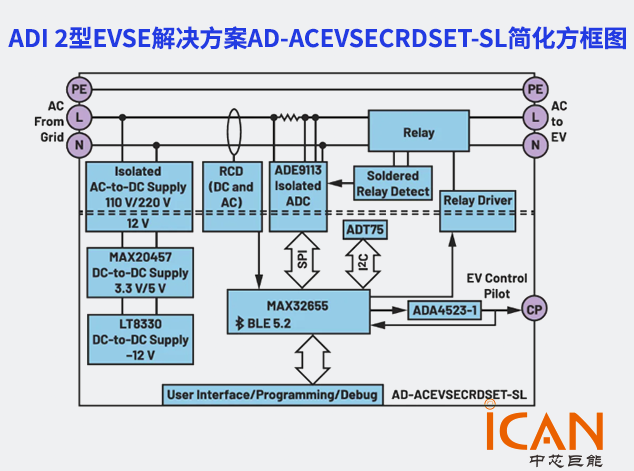

在電動汽車供電設備（EVSE）設計中，精確的電壓/電流監測、可靠的接觸器狀態檢測以及符合IEC 61851/62752標準的安全機制是系統可靠運行的核心。ADI代理商授權、原廠貨源 - 中芯巨能推薦您參考 ADI 2型EVSE參考設計（AD-ACEVSECRDSET-SL），該參考設計通過集成高精度隔離ADC ADE9113與超低功耗MCU MAX32655，構建了一個緊湊、安全且符合認證要求的解決方案。

該系統采用單相230 V AC輸入，通過隔離型AC-DC開關電源提供12 V主電源，再由車規級雙通道同步降壓轉換器MAX20457生成5 V與3.3 V電源，為控制側供電。為驅動控制導引（CP）信號所需的負壓，設計中采用LT8330反相拓?fù)渖?12 V，配合ADA4523-1零漂移運放，確保CP波形精度與穩定性。CP信號由MAX32655的Arm? Cortex?-M4內核生成，并通過專用接口與電動汽車通信，實現充電協商與狀態監控。

關鍵計量功能由ADE9113實現。該器件是一款三通道隔離式Σ-Δ ADC，基于ADI iCoupler?與isoPower?技術，在單芯片內集成信號與電源隔離，無需外置隔離DC-DC模塊。其中，高增益電流通道連接低阻值分流器，用于精確測量充電電流；兩個電壓通道分別監測輸入交流電壓和繼電器兩端壓差——后者用于焊點接觸檢測：若繼電器斷開后仍存在電壓差，表明觸點可能粘連，觸發安全保護。ADE9113支持±31.25 mV電流輸入與±500 mV電壓輸入范圍，配合<2 nV/°C失調漂移與13 ppm/°C增益溫漂，可實現優于0.5級的計量精度。

MCU與ADE9113通過SPI接口通信，支持菊花鏈與CRC校驗，確保數據完整性。系統還集成了多重保護機制：6 mA DC/30 mA rms剩余電流檢測（RCD）、過壓/欠壓/過流/過熱保護、PE接地檢測及EV二極管存在性檢測。溫度由ADT75數字傳感器實時采集，送入MAX32655進行熱管理。此外，MCU內置藍牙5.2 LE，支持遠程配置與狀態上報。
