ADE9113是一款專為基于分流器的多相及直流電能計量設計的高性能隔離式Σ-Δ模數轉換器（ADC），集成了信號與電源隔離，顯著提升系統精度與可靠性。ADI代理、原廠貨源 - 中芯巨能為您提供ADE9113技術參數詳解、引腳圖、典型應用電路圖及訂購料號。

ADE9113技術參數詳解

ADE9113內置三個同時采樣的24位全差分Σ-Δ ADC通道，其中電流通道（IP/IM）具備高增益特性，支持±31.25 mV滿量程輸入，可直接連接低阻值分流電阻，有效降低I2R損耗。其典型增益漂移低至13 ppm/°C，失調漂移僅2 nV/°C，配合86 dBFS信噪比（SNR）和1.65 kHz信號帶寬，可實現優于0.2S級的計量精度，滿足直流與交流高精度測量需求。電壓通道則提供±500 mV輸入范圍與91 dBFS SNR，適用于母線電壓監測。

該器件集成isoPower?技術，在單顆28引腳寬體SOIC封裝內實現信號與電源的雙重隔離，爬電距離達8.3 mm，已通過UL 1577（5000 V RMS/1 min）、IEC 61010-1、IEC 62368-1等安全認證，并預計獲得IEC 60747-17標準認證，適用于高安全要求的工業與能源場景。

為支持多相系統擴展，ADE9113支持最多4顆器件（包括ADE9103/ADE9112）通過主從架構同步采樣，確保相位一致性。其4線SPI接口支持菊花鏈連接與雙向CRC校驗，大幅減少MCU引腳占用并提升通信可靠性。獨立IRQ引腳可實時上報過壓、過流或通信故障，增強系統魯棒性。此外，器件在2層PCB上即可通過CISPR 32 B類EMI標準，4層板配合內部拼接電容更可進一步優化EMC性能。

ADE9113引腳圖

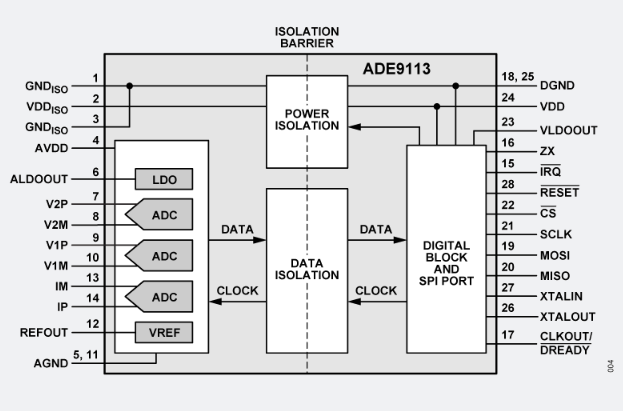

ADE9113原理圖

ADE9113典型應用

典型應用涵蓋基于分流器的多相智能電表、直流電能表、電動汽車供電設備（EVSE）、太陽能逆變器、電能質量分析儀及工業過程監控系統。憑借高集成度、優異直流性能與認證級隔離能力，ADE9113為工程師提供了一站式高精度、高安全性電流電壓采樣解決方案，有效降低系統BOM成本與設計復雜度。

ADE9113訂購料號

ADE9113ARNZ-REEL

ADE9113ARNZ
