意法半導體STDES-VIPGAN65F 是意法半導體推出的65W準諧振（Quasi-Resonant, QR）USB Power Delivery 3.0適配器參考設計，基于其VIPerGaN?平臺構建，適用于消費電子、工業電源及車規級電源模塊的能效驗證與電壓調節測試。該設計采用隔離式反激拓?fù)洌筛咝阅蹽aN控制器與同步整流方案，為工程師提供高效率、高可靠性且BOM精簡的電源開發平臺。

初級側：VIPERGAN65 HV GaN控制器

初級側采用VIPERGAN65高壓轉換器，實現準諧振反激拓?fù)洹Ｔ撈骷?50V耐壓的GaN HEMT功率開關、高壓?jiǎn)?dòng)單元與低壓PWM控制器集成于同一封裝（eSIP?-15D），顯著簡化初級側電路設計。

關鍵特性包括：

準諧振工作模式：通過谷底開關（Valley Switching）降低開關損耗，提升輕載效率。

高壓?jiǎn)?dòng)單元：無需外部啟動電阻，支持快速啟動與超低待機功耗（<30 mW，符合DoE Level VI標準）。

集成保護功能：具備過流、過壓、過溫及前沿消隱（LEB）保護，提升系統魯棒性。

自適應跳周期模式：在輕載下自動進入突發模式，維持高效率同時抑制音頻噪聲。

通過光耦反饋回路實現±1%的輸出電壓調節精度，確保動態負載下的穩定輸出。

次級側：SRK1004同步整流與STUSB4761 PD控制

為提升整體能效，次級側采用SRK1004自適應同步整流控制器，驅動低RDS(on) MOSFET替代傳統肖特基二極管，顯著降低整流損耗。SRK1004支持寬范圍導通/關斷閾值調節，兼容多種MOSFET，并具備快速關斷機制，防止反向電流，提升輕載效率。

恒壓/恒流（CV/CC）調節由SRK1004與初級控制器協同完成，實現精確的多模式控制，滿足電池充電應用需求。

USB Type-C? PD接口由STUSB4761專用控制器管理。該器件集成全硬件USB PD 3.0協議棧，支持：

PPS（Programmable Power Supply）：輸出電壓可調范圍3.3V–21V，步進100mV

多重PDO配置：支持5V/3A、9V/3A、15V/3A、20V/3.25A等標準檔位

硬件級安全協商：基于狀態機實現確定性通信，避免協議棧軟件錯誤

CC邏輯檢測與角色切換：支持DRP（Dual Role Power）功能

STUSB4761通過I2C接口與主控通信，便于系統監控與故障診斷。

系統性能與保護機制

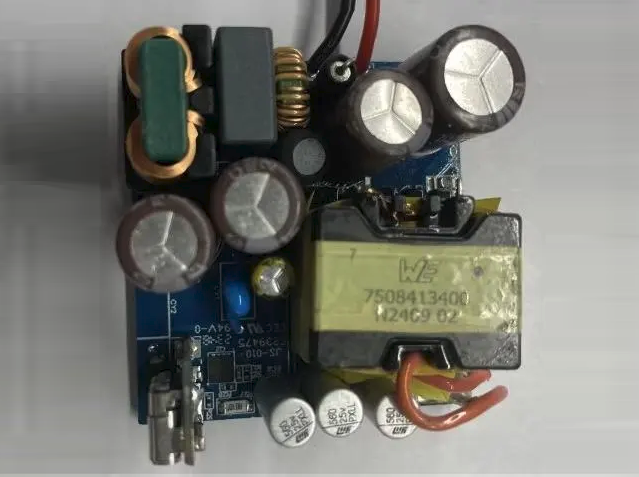

STDES-VIPGAN65F評估板支持寬輸入電壓范圍（90–264 VAC），輸出為5–21V/3.25A，最大功率65W，峰值效率可達94%以上（典型負載下）。其緊湊的PCB布局（100mm × 50mm）適合小型化適配器設計。

全面的保護功能確保系統安全：

輸出過壓保護（OVP）

輸出欠壓保護（UVP）

輸出過流保護（OCP）

輸出短路保護（SCP）

過溫保護（OTP）

所有保護機制均具備自動恢復或鎖閉模式可選，適應不同應用場景。
