在現代電子設備設計中，電源管理是至關重要的環節。特別是對于那些需要長時間待機、高能效比的便攜式設備而言，選擇合適的低壓差線性穩壓器（LDO）顯得尤為重要。近日，中微愛芯推出了一款新型超低功耗低壓差降壓型線性穩壓器——AiP6206，該產品以其卓越的性能和緊湊的設計，成為眾多工程師的理想選擇。中微愛芯代理商-中芯巨能為您介紹AiP6206：產品優勢、功能框圖及應用示例圖。如需AiP6206產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、主要特點與優勢

1. 寬輸出電壓范圍與高精度

AiP6206提供從0.9V至5.0V的寬泛輸出電壓范圍，支持每0.1V一個檔位的選擇，能夠滿足不同應用場景的需求。其輸出電壓精度達到±2%，確保了穩定的供電質量。此外，這款穩壓器的最大輸出電流為300mA，并且能夠在負載條件下保持良好的調整率。

2. 超低靜態電流與關斷電流

對于便攜式設備來說，延長電池壽命是一個關鍵考量因素。AiP6206具備極低的靜態電流，典型值僅為1.5μA，而在帶使能功能的版本AiP6206E中，關斷電流更是低于0.1μA，這顯著延長了設備的待機時間，減少了不必要的能耗。

3. 低壓差特性

低壓差（LDO）是衡量穩壓器效率的重要指標之一。AiP6206在負載電流為100mA時，僅需200mV的壓差即可正常工作，有效降低了電源損耗，提高了整體電源利用效率，特別適合于對電源效率有嚴格要求的應用場景。

4. 多種封裝形式

為了適應不同的PCB布局需求，AiP6206提供了多種封裝形式，包括DFN4、SOT89-3、SOT23-3以及SOT23-5等。這些小型化封裝不僅節省了寶貴的PCB空間，還符合當前電子產品輕薄化的發展趨勢。

二、功能框圖與引腳配置

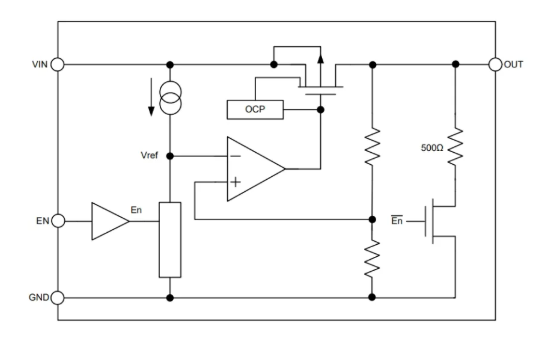

功能框圖

AiP6206的功能框圖清晰展示了其內部結構，包括輸入濾波、基準電壓生成、誤差放大器、PMOS管以及反饋網絡等關鍵組件。這種架構保證了即使在惡劣的工作環境下也能提供穩定可靠的輸出電壓。

引腳排列圖

其中，帶有使能引腳的版本允許用戶通過控制EN引腳來實現電路的開啟或關閉，進一步提升了系統的靈活性和能效比。

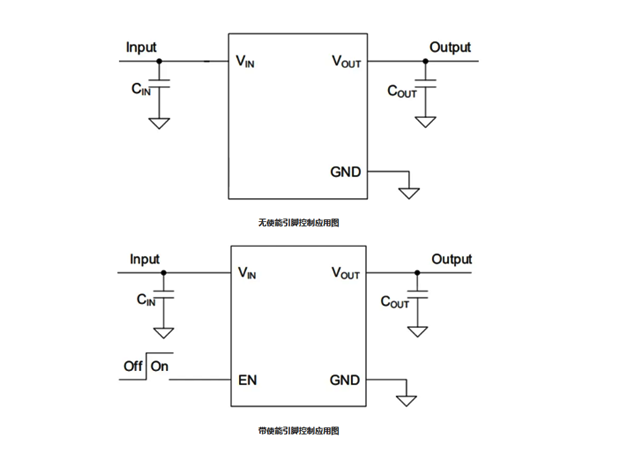

三、典型應用示例

無使能引腳控制應用

在一些不需要外部控制的簡單應用中，可以使用無使能引腳版本的AiP6206，直接將VIN連接到電源輸入端，VOUT連接到負載，GND接地即可完成基本的穩壓電路搭建。

帶使能引腳控制應用

當需要更精細地管理電源狀態時，可以選擇帶使能引腳的AiP6206E版本。通過控制EN引腳，可以在系統不活動期間關閉穩壓器，從而大幅降低靜態功耗，這對于電池供電設備尤為重要。

四、應用領域

由于其出色的性能表現，AiP6206廣泛應用于以下領域：

智能穿戴設備：如智能手表、手環等，這類設備通常需要長時間運行，因此對電源管理有著極高要求。

便攜式醫療設備：例如血糖儀、血氧儀等，這類設備不僅要保證精準測量，還需要具備較長的續航能力。

便攜式測量儀器/儀表：如萬用表、環境檢測儀等，這些工具往往在戶外或移動環境中使用，因此需要高效穩定的電源供應。

電子標簽/電子墨水屏設備：這類設備通常具有較低的功耗需求，但對電源穩定性有較高要求。

總之，AiP6206憑借其超低功耗、低壓差及多樣化的封裝選項，成為了眾多便攜式電子設備的理想電源解決方案。無論是追求極致節能還是緊湊設計，AiP6206都能為工程師提供可靠的支持。
