在工業自動化、測試測量和高精度傳感器接口等應用中，電子系統常常面臨嚴苛的電壓瞬變環境。過壓事件不僅可能損壞敏感的模擬前端器件（如ADC或運算放大器），還可能導致信號鏈誤差甚至系統失效。傳統的分立式過壓保護方案雖然有效，但往往引入額外的電路復雜性、信號失真以及空間限制，迫使工程師在性能與保護之間做出權衡。

那么，是否存在一種既能提供強大過壓防護能力，又不影響系統精度與響應速度的解決方案？ADI的ADG5412F故障保護開關為此提供了有力答案。

一、傳統分立式過壓保護方案的局限

常見的過壓保護方法是在信號路徑中并聯TVS（瞬態電壓抑制）二極管，并串聯限流電阻。例如，在正向過壓時，電流通過D1流向VDD進行箝位；負向過壓則通過D2箝位至VSS。這種方式能快速響應瞬態脈沖，但存在以下問題：

引入寄生電容：影響高頻信號完整性，增加上升/下降時間；

泄漏電流風險：需加裝限流電阻以防止TVS損壞；

斷電狀態下無保護：當IC未上電時，內部保護二極管仍可能導通，導致電流流入電源軌；

占用PCB空間：多個分立元件增加了布局難度。

此外，這些附加元件可能引入非線性效應，進而影響系統的整體測量精度。

二、集成式故障保護開關架構的優勢

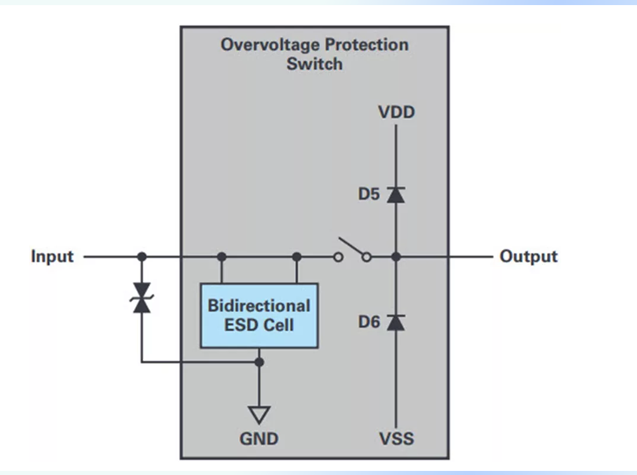

ADG5412F采用了一種創新的故障保護架構，內置雙向ESD單元與過壓檢測機制，能夠在不依賴外部元件的情況下實現±55 V的永久過壓保護和高達5.5 kV的人體模型（HBM）靜電放電（ESD）耐受能力。

其工作原理如下：

當輸入電壓超過VDD或低于VSS時，內部ESD結構自動將瞬態能量吸收；

若出現持續過壓，受影響通道會立即斷開，切斷電流路徑；

其他正常通道繼續工作，不影響系統運行；

關斷狀態下泄漏電流極低，無需外接限流電阻。

這種架構避免了傳統方案中因二極管導通而導致的誤動作問題，確保即使在IC掉電狀態下，輸入端依然受到保護。

三、ADG5412F關鍵性能指標解析

ADG5412F是一款四通道SPST模擬開關，專為高可靠性工業環境設計，具備以下特性：

寬供電范圍：支持±5 V至±22 V雙電源，或8 V至44 V單電源；

低導通電阻（RON）：典型值10 Ω，平坦度僅0.5 Ω，保證信號保真度；

高ESD耐受能力：每個引腳均可承受5.5 kV HBM ESD沖擊；

防閂鎖設計：在極端條件下保持穩定；

關斷狀態保護：在無電源供電時也能防止過壓損壞；

智能通道隔離：僅關閉發生故障的通道，其余通道不受影響。

這些特性使其非常適合用于高精度數據采集系統、PLC模塊、工業傳感器接口等對可靠性和信號完整性要求較高的場景。如需ADG5412F產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

四、實際應用中的優勢對比

五、總結：是否可以在不過度犧牲性能的前提下實現強健的過壓保護？

答案是肯定的。ADG5412F通過集成雙向ESD單元和智能過壓檢測機制，成功實現了在不犧牲信號鏈精度的前提下，提供高等級的過壓和ESD防護能力。相比傳統分立方案，它不僅簡化了設計流程，還提升了系統的長期穩定性與抗擾能力。
