在選擇運算放大器時，工程師常常會遇到數據手冊中同時標出“小信號帶寬”和“大信號帶寬”的情況。這兩個參數往往差異顯著，究竟應以哪個為準？又該如何判斷實際應用中的信號屬于哪一類？

一、什么是小信號與大信號？

小信號模型是放大器設計中最常用的分析工具。它假設輸入信號足夠小，使得電路在偏置點附近保持線性，增益不變，便于使用線性系統理論進行分析。

然而，實際信號總會引起一定程度的非線性效應。當信號幅度增大到一定程度時，這些非線性表現變得不可忽略，如失真增加、輸出無法準確跟隨輸入等。此時，就需要考慮大信號行為。

二、關鍵區別：壓擺率限制決定大信號帶寬

小信號帶寬通常指的是放大器在低失真條件下能處理的最高頻率。而大信號帶寬則受限于放大器的壓擺率（Slew Rate, SR）。

壓擺率定義為放大器輸出電壓變化的最大速率，單位為 V/μs。若輸入信號的瞬時變化速度超過放大器的壓擺能力，輸出將無法及時響應，導致波形削峰或相位滯后，從而引入嚴重失真。

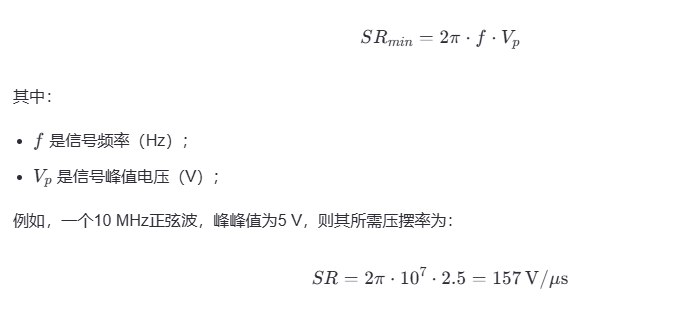

可用以下公式估算所需最小壓擺率：

三、如何判斷信號屬于小信號還是大信號？

雖然沒有絕對界限，但以下幾個指標可以幫助判斷：

1. 失真水平：當THD+N開始明顯上升時，說明信號已進入大信號區域。

2. 輸出波形是否失真：出現削波、延遲或不能完全跟隨輸入，通常是壓擺率不足的表現。

3. 壓擺率對比：將信號所需的壓擺率與放大器規格比較。建議所選放大器的壓擺率至少比計算值高出10倍，以留有裕量。

四、典型示例分析

以ADA4807-1為例，在±5 V供電下具有225 V/μs壓擺率。盡管其小信號帶寬可達180 MHz，但在處理不同幅度的信號時表現如下：

這說明，隨著信號幅度增加，放大器的大信號帶寬迅速下降。此外，數據手冊中提供的“大信號頻率響應”曲線或失真圖也是評估信號是否過大的重要依據。如需ADA4807-1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

五、設計建議

先滿足小信號帶寬要求：確保放大器在目標頻率下的閉環增益穩定。

檢查壓擺率是否足夠：根據信號幅度和頻率計算所需SR，并預留安全裕量。

查閱失真曲線：觀察特定頻率和幅度下的THD表現，確認是否在系統可接受范圍內。

優先選用壓擺率高、建立時間短的放大器：尤其適用于高速、高精度模擬前端或視頻信號處理。

六、總結

在工程實踐中，區分小信號與大信號的關鍵在于信號對放大器非線性行為的影響程度。小信號帶寬反映的是線性性能極限，而大信號帶寬則受壓擺率限制。只有結合信號幅度、頻率及放大器壓擺率綜合評估，才能選出真正適合應用需求的放大器。

因此，面對數據手冊中的多個帶寬參數，工程師應從系統性能出發，通過建模、計算和實測驗證，確保放大器在動態范圍內的穩定與精確表現。
