隨著人工智能和云計算的快速發展，數據中心對運算能力和能效的要求不斷提升，系統功率密度持續攀升。在這一背景下，電流檢測作為電源管理和保護機制的核心環節，對運算放大器（Op-Amp）提出了更高的性能要求，包括高精度、快速響應、低噪聲、寬溫穩定性及強抗干擾能力。江蘇帝奧微電子推出的DIO2558X系列高帶寬、高精度運算放大器，正是針對上述需求進行優化設計，適用于通信、工業及醫療等關鍵領域。代理銷售江蘇帝奧微電子旗下全系列IC電子元器件-中芯巨能為您介紹DIO2558X系列核心參數及應用領域。如需DIO2558X系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

核心性能參數與優勢

DIO2558X是一款低失調電壓、低溫漂、低噪聲、高速率的精密運放，專為電流檢測應用設計。其主要特性如下：

極低失調電壓：典型值僅為1.2μV，最大值不超過±1μV；

超低溫度漂移：僅0.01μV/°C，確保在寬溫范圍內保持測量精度；

高共模抑制比（CMRR）與電源抑制比（PSRR）：均低于-120dB，有效抑制共模干擾和電源波動；

高增益帶寬積（GBW）：達18MHz，支持高頻信號處理；

高壓擺率（Slew Rate）：11V/μs，實現快速過流響應；

低電壓噪聲密度：9nV/√Hz（1kHz）、180nVpp（0.1~10Hz），滿足小信號放大需求；

軌到軌輸入輸出：提升動態范圍；

寬工作溫度范圍：-40°C至125°C，適應嚴苛環境；

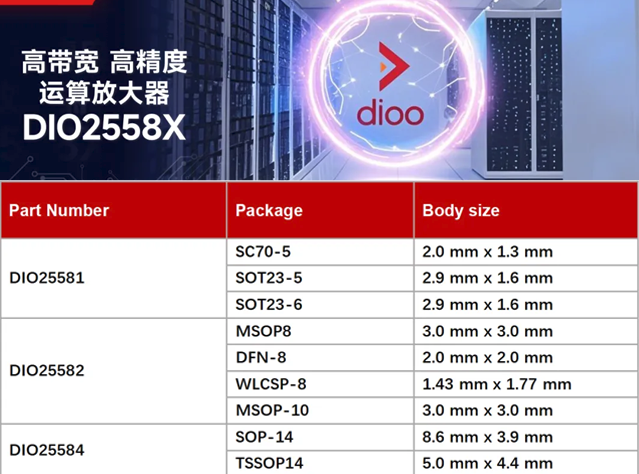

多種封裝形式：包括MSOP、TSSOP、SOT23、SOP，以及微型WLCSP封裝（1.43mm x 1.77mm），適用于空間受限場景。

應用場景分析

分流式電流檢測

在服務器、交換機、電源管理模塊中，分流電阻常用于電流采樣。DIO2558X憑借其低失調、低溫漂、高CMRR和PSRR特性，能夠準確放大分流器兩端的微弱差分電壓，確保測量精度。同時，18MHz GBW和11V/μs壓擺率使其可在幾微秒內響應過流事件，實現MOSFET的單周期關斷保護，防止器件損壞。

小信號放大處理

在通信和工業控制應用中，傳感器或前端電路輸出的信號往往處于uV級別。此時，運放的噪聲性能成為決定信噪比的關鍵因素。DIO2558X的電壓噪聲僅為0.18μVpp（0.1~10Hz），可有效避免有用信號被噪聲淹沒，提升整體系統的測量分辨率和穩定性。

系統級可靠性與功耗優化

DIO2558X集成關斷（Shutdown）引腳，允許系統在非工作狀態下關閉運放以降低功耗，特別適用于需要節能設計的設備。此外，該芯片在上電和下電過程中進行了Glitch抑制設計，防止誤觸發后級開關器件，增強系統安全性。

輸出短路電流能力超過70mA，表明其具備較強的負載驅動能力，能在復雜電磁環境中維持穩定工作。產品已完成三溫測試和嚴格可靠性驗證，適用于高可用性要求的工業和通信系統。

總結

面對數據中心日益增長的功耗密度和對電源管理精度的更高要求，DIO2558X以其高帶寬、高精度、低噪聲和良好的熱穩定性，成為當前高性能電流檢測應用的理想選擇。無論是用于服務器電源監控、通信設備供電管理，還是工業控制系統中的傳感信號調理，該系列運放都能提供穩定、可靠的信號處理能力，助力工程師構建更高效、更安全的系統架構。
