ADMV8416是ADI亞德諾一款單芯片微波集成電路（MMIC）可調帶通濾波器，專為測試與測量設備、軍用雷達、電子戰系統和VSAT通信等高頻應用設計。該器件支持用戶自定義選擇通帶頻率，中心頻率（fCENTER）可通過0 V至15 V的模擬調諧電壓在6.8 GHz至16.8 GHz范圍內連續調節。同時，其可用通帶轉折頻率（fCORNER）范圍覆蓋6.3 GHz至18 GHz，提供靈活的頻率選擇能力。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您介紹ADMV8416產品特性、引腳圖及原理圖。如需ADMV8416產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

ADMV8416產品特性

ADMV8416采用單芯片設計，簡化了高頻電路的復雜性，并顯著提升了顫噪性能。這種一體化方案不僅節省空間，還避免了多組件系統中常見的互連損耗和可靠性問題。此外，其寬帶抑制性能達到或超過20 dB，確保有效濾除干擾信號，提高系統靈敏度。

這款MMIC濾波器的核心特點之一是動態可調性。通過外部電壓控制，工程師可以實時調整濾波器的中心頻率，從而適應不同頻段的應用需求。這一特性使其成為開關濾波器組和腔體調諧濾波器的理想替代品，特別是在需要頻繁切換頻率的場景中，例如雷達探測或多頻段通信系統。

ADMV8416的3 dB帶寬約為中心頻率的15%，而20 dB帶寬則擴展至約37%。這種設計在保持高選擇性的同時提供了足夠的帶寬靈活性，適用于多種寬帶和窄帶應用場景。此外，其幅度建立時間僅為200 ns（典型值），保證了快速響應和高效運行，尤其適合對時間敏感的測試和測量任務。

封裝方面，ADMV8416采用符合RoHS標準的40引腳、6 mm × 6 mm LFCSP封裝，兼具高性能與緊湊體積，非常適合空間受限的設計需求。目前該產品提供兩種型號供選擇：ADMV8416ACPZ 和 ADMV8416ACPZ-R5，分別適用于不同的采購量和包裝形式。

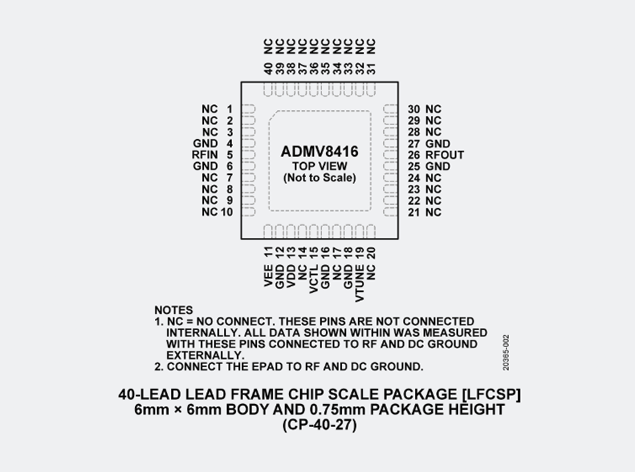

ADMV8416引腳圖

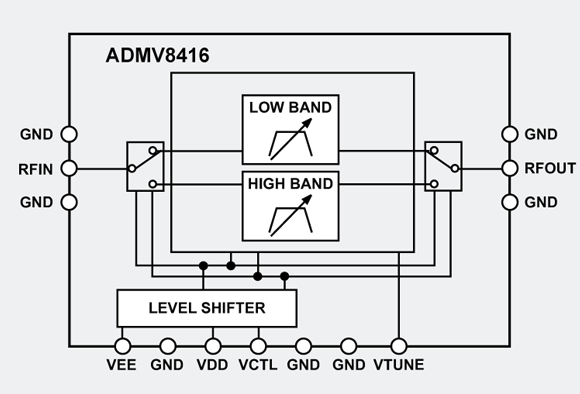

ADMV8416原理圖

總體而言，ADMV8416憑借其卓越的動態可調性、高集成度和出色的射頻性能，在現代高頻系統中提供了一種可靠且靈活的濾波解決方案。無論是用于研發中的測試環境，還是部署于嚴苛的軍事或通信場景，這款MMIC濾波器都能滿足高性能要求，同時降低整體設計復雜度。
