在電動汽車、工業自動化及網絡通信設備中，確保系統穩定運行的關鍵在于準確監測高壓電池電路中的電流和電壓。為了實現這一點，開發者必須整合從傳感器到信號鏈，再到數據轉換與傳輸?shù)亩喾矫婕夹g(shù)，這一過程既耗時又復雜。

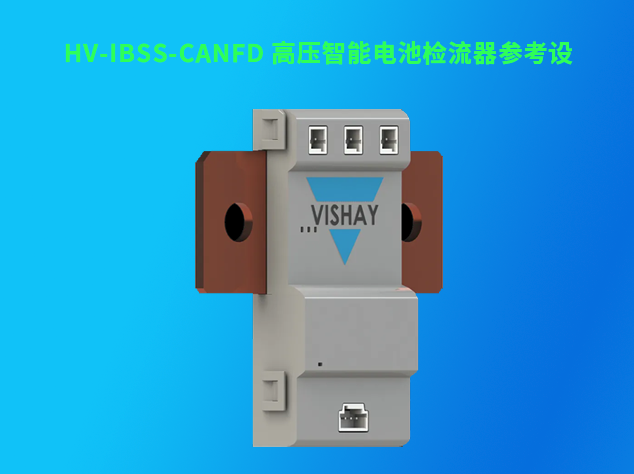

針對此挑戰，Vishay推出了帶CAN FD通信接口的高壓智能電池檢流器參考設計（HV-IBSS-CANFD），該設計基于Vishay創新的WSBE低電阻溫度系數（TCR）系列檢流電阻以及CDMA高精度、低跟蹤誤差分壓器，能夠?qū)崿F(xiàn)在寬溫度范圍內的高帶寬、高精度電流和電壓測量，并且無需額外的溫度補償措施。
HV-IBSS-CANFD的核心是WSBE系列檢流電阻，它具有極低的TCR特性（低至10 ppm/K），使得電阻值隨溫度變化非常小。這意味著在整個工作溫度范圍內，即使沒有溫度補償機制，也能保持穩定的性能輸出。當電流通過這些檢流電阻時產生的微小電壓降會被24位ADC捕捉并轉化為數字信號，再經由SPI接口傳遞給MCU處理成適用于CAN總線的數據格式。
對于電壓測量部分，HV-IBSS-CANFD采用了三個Vishay CDMA分壓器來將高達1415V的工作電壓降至適合ADC直接讀取的水平。這些分壓器具備±0.5%的高精度度量，其獨特的厚膜技術和全局斬波模式可以有效減少ADC偏移誤差，同時保證了長期穩定性。此外，CDMA分壓器擁有低至10 ppm/°C的TCR跟蹤誤差，進一步提高了電壓測量結果的一致性和可靠性。
考慮到系統的安全性，HV-IBSS-CANFD還集成了NTC熱敏電阻用于實時監測檢流電阻器的溫度狀況。這不僅有助于防止因過熱導致的潛在風險，同時也為系統提供了額外的安全保障層。
