STM706T/S/R系列監控和復位芯片是意法半導體專為提供微處理器監督功能而設計的自包含器件。這些設備內置了精密電壓參考源和比較器，用于監測VCC輸入是否存在超出容差的情況。當檢測到無效的VCC狀態時，復位輸出（RST）將被拉低（對于RST版本則為拉高），以確保系統能夠安全重啟。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供STM706T/S/R技術參數詳解及電路原理圖。

STM706T/S/R技術參數詳解

精密VCC監測：

T型：3.00 V ≤ VRST ≤ 3.15 V

S型：2.88 V ≤ VRST ≤ 3.00 V

R型及STM706P：2.59 V ≤ VRST ≤ 2.70 V

復位輸出選項：提供標準低電平有效的RST輸出或高電平有效的RST輸出。

恢復時間：典型值為200毫秒。

看門狗定時器：典型周期為1.6秒（僅適用于部分型號）。

手動復位輸入（MR）：允許用戶通過外部信號強制觸發復位。

電源失效預警：通過PFI/PFO引腳提供的比較器提前警告可能的電源中斷。

低功耗：典型工作電流僅為40微安。

廣泛的復位范圍：即使在VCC低至1.0伏的情況下也能保證復位信號的有效性。

寬工作溫度范圍：工業級產品可在-40°C至+85°C范圍內穩定運行。

符合RoHS標準：所有無鉛組件均遵循RoHS指令要求，確保環保合規性。

封裝：STM70x系列提供了兩種常見的封裝形式，包括標準的8引腳SOIC封裝以及節省空間的8引腳TSSOP封裝，滿足不同應用場合的需求。

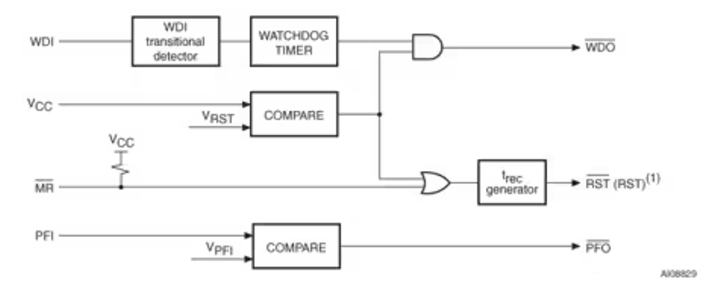

STM706T/S/R電路原理圖

STM706T/S/R可選型號

STM706RAM6F

STM706RM6F

STM706TAM6F

STM706TM6F

STM706RDAM6F

STM706SM6F

綜上所述，STM70x系列監控器憑借其全面的功能和可靠的性能，成為保障嵌入式系統穩定性和可靠性的理想選擇。無論是需要精確的電源監測還是額外的安全特性，STM70x都能提供一個完整的解決方案。
