STM6315 微處理器復位電路是一款意法半導體專為監控電源供應而設計的低功耗監督設備。其核心功能是在VCC供電電壓降至預設值以下時觸發復位信號，并保持該信號直到VCC回升至預設閾值以上并持續一段最小時間。此外，STM6315還提供了一個手動復位輸入（MR），允許用戶通過外部操作來強制執行復位。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供意法半導體STM6315微處理器復位電路技術參數詳解及電路原理圖。

STM6315技術參數詳解

封裝形式：采用SOT143-4 小型封裝。

工作溫度范圍：能夠在-40°C 到 +125°C 的寬溫范圍內穩定運行。

低功耗：典型工作電流僅為1.5μA，有助于延長電池壽命和降低系統熱量產生。

可靠的復位性能：即使VCC低至1.0V時也能確保RST信號的有效斷言。

高精度復位閾值：在25°C條件下，復位閾值精度可達±1.8%，確保了系統的可靠啟動。

抗電源瞬態干擾：具備優秀的電源瞬態免疫能力，保障了復雜電磁環境下的穩定性。

開漏輸出設計：RST 輸出引腳為開漏結構，可以連接到高于VCC但不超過6V的電壓電平，增加了應用靈活性。

預設復位閾值：提供了多種出廠校準的復位閾值選項，包括2.63V、2.93V、3.08V、4.38V 和 4.63V，以適應不同應用場景的需求。

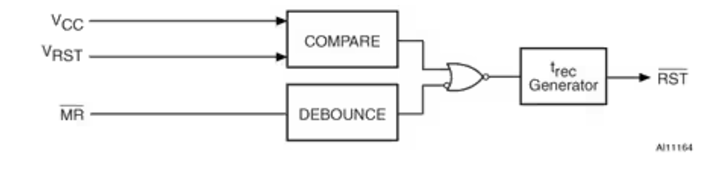

STM6315電路原理圖

STM6315可選型號

STM6315SDW13F

STM6315RAW13F

STM6315RDW13F

STM6315MDW13F

STM6315RBW13F

STM6315LBW13F

STM6315RGW13F

如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

總結，STM6315 是一款集成了多種保護特性的高效電源監控芯片，適用于需要穩定性和可靠性較高的微處理器系統中。它不僅提供了精確的電壓監測和快速響應機制，而且其低功耗特點使得它成為便攜式電子設備的理想選擇。
