RS3703-Q1是一款專為汽車照明設計的三通道高側LED驅動芯片，采用了高標準的車規級工藝制造，確保了其在各種復雜環境下的卓越性能與可靠性。該芯片的最大亮點在于其高達45V的耐壓承受能力，每通道最大提供150mA的驅動電流，并支持PWM亮度調節和全面的自診斷功能，包括LED開路、對地短路以及單個LED短路檢測。

RS3703-Q1技術參數詳解

專業設計，滿足多種應用需求

RS3703-Q1特別適用于車尾燈、高位剎車燈、側標志燈等外部照明燈具的驅動，同時也非常適合車內小燈如指示燈、頂燈、閱讀燈和氛圍燈的應用。其主要特性如下：

寬電壓輸入范圍：支持從4.5V到40V的輸入電壓，極限耐壓高達45V，能夠應對乘用車12V供電系統中的電壓波動。

熱共享功能：通過外部分流電阻實現熱共享，提高了系統的穩定性和可靠性。

精確電流調光：每個通道都支持最高150mA的輸出電流，全溫度范圍內控制精度達到±5%，并可通過外部電阻設置電流。

低Dropout電壓：僅需315mV即可在150mA電流下工作，有效提升了能效比。

強大的保護機制：提供了針對LED開路、對地短路及單LED短路的自動恢復功能，支持熱關斷保護，并可配置為連帶失效或僅失效通道關閉的故障總線(N-1)。

安全可靠，適應惡劣條件

考慮到汽車電氣系統的特殊性，尤其是接口熱插拔瞬間或傳統燃油車輛啟動時可能出現的浪涌電壓，RS3703-Q1憑借其高達45V的耐壓能力，為電路設計師提供了額外的安全余量。這使得它能夠有效地抵御這些瞬態高壓的沖擊，保證系統的穩定性與安全性。

此外，RS3703-Q1還支持外部NTC溫度檢測進行電流調節，進一步增強了其適應極端環境的能力。其工作結溫范圍達到了-40°C至150°C，確保了即使在最嚴苛的工作條件下也能保持優異的表現。

兼容性強，易于集成

為了方便用戶的使用和集成，RS3703-Q1采用了ETSSOP20封裝形式，且管腳排列完全兼容市場上已有的TPS92633-Q1型號，極大地簡化了替換過程，降低了升級成本。同時，這種設計也便于工程師快速上手，減少開發周期。

RS3703-Q1典型應用電路圖

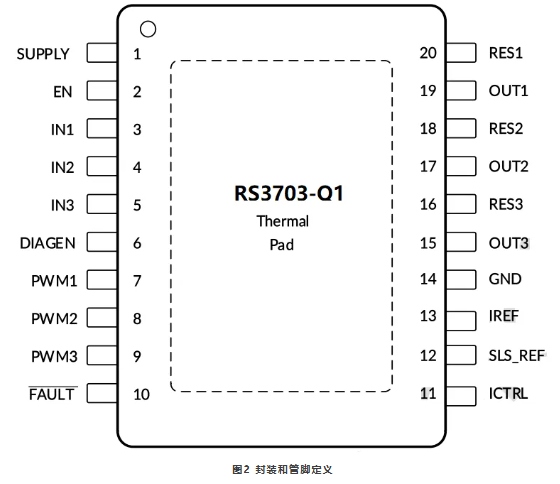

RS3703-Q1引腳圖

總之，RS3703-Q1不僅以其出色的性能參數和豐富的功能選項成為汽車照明領域的理想選擇，而且其高度的兼容性和易用性也為用戶帶來了極大的便利。無論是追求高效能還是高可靠性，RS3703-Q1都能夠滿足現代汽車照明系統日益增長的需求，助力打造更加智能、安全的駕駛體驗。

如需RS3703-Q1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
