NSG4427是一款專為低電壓功率MOSFET和IGBT設計的雙通道同相位柵極驅動器。其采用先進的閂鎖免疫CMOS工藝，具備高魯棒性和出色的抗干擾能力，適用于多種工業及汽車電子應用場景。

NSG4427核心性能參數

NSG4427支持5V至25V寬電壓范圍供電，輸入邏輯兼容3.3V CMOS/LSTTL電平，確保與現代控制器無縫對接。每個通道可提供最大2A的拉電流和灌電流能力，滿足高頻開關需求。內置欠壓鎖定（UVLO）功能帶滯回特性，提升系統穩定性。

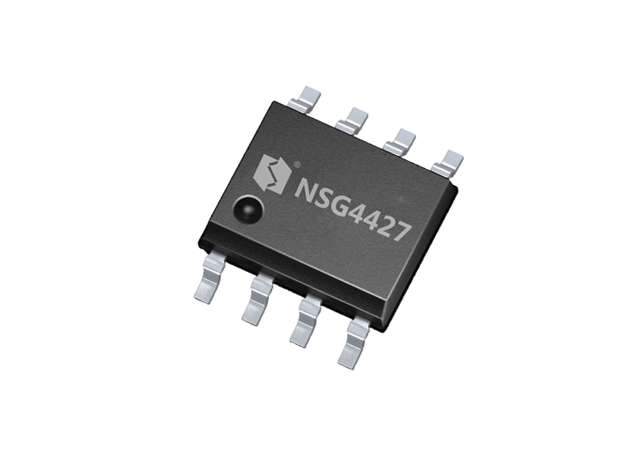

該器件采用標準SOP8封裝，引腳兼容Infineon IR4427、Microchip TC4427等主流產品，便于現有設計直接替換升級。在負載突變或短路情況下，輸出級可承受最高0.5A反向電流，增強可靠性。

并聯擴展機制

通過并聯雙通道配置，NSG4427可顯著提升整體驅動能力。測試數據顯示，在10nF負載條件下：

單通道模式：上升時間Tr=178ns，下降時間Tf=87ns

雙通道并聯模式：Tr=98ns，Tf=47ns

驅動速度提升近一倍，適用于需要快速開通/關斷的高效率電源轉換系統。

應用電路設計要點

典型應用中，雙通道分別驅動兩個獨立的功率管。當并聯使用時，需注意以下PCB布局規范：

輸入信號走線保持等長，避免時序偏差

電源路徑采用寬銅箔降低阻抗

功率地與信號地單點連接防止環路干擾

高速開關節點遠離敏感模擬電路

推薦應用領域包括但不限于：

家用空調直流變頻模塊

汽車電動座椅控制單元

開關電源主功率級驅動

工業水泵電機控制器

系統集成建議

在實際工程部署中，建議結合以下措施優化性能：

在VCC引腳添加10μF陶瓷電容+0.1μF去耦電容

使用磁珠隔離數字地與功率地

對于高di/dt環境，推薦添加門極串聯電阻

布局時驅動芯片盡量靠近被驅動器件

NSG4427憑借其高集成度、靈活的并聯能力和優異的動態響應特性，為工程師提供了高性能且成本可控的柵極驅動解決方案。在新能源、智能家電和汽車電子等領域具有廣泛的應用前景。如需NSG4427產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
