意法半導體（STMicroelectronics）最新推出的采用TO-LL封裝的SiC MOSFET產品線，標志著碳化硅功率器件在封裝技術和性能優化方面邁出關鍵一步。該系列產品基于第三代STPOWER SiC技術，結合先進的無引線封裝結構，在熱管理、開關效率和系統可靠性等方面實現了顯著提升，為工業電源、電動汽車及可再生能源系統中的高效率功率轉換應用提供了理想選擇。

TO-LL封裝：兼顧性能與集成優勢

TO-LL（Thin Outline Large Leadframe）是一種緊湊型無引線封裝形式，具備低厚度（僅2.3mm）、大面積漏極焊盤等特點，能夠有效提升散熱效率和電流承載能力。相比傳統TO-247等通孔封裝，TO-LL不僅更易于實現自動化裝配，還支持雙面散熱設計，有助于在高功率密度場景下維持穩定工作溫度。

此外，該封裝引入了Kelvin源引腳配置，專門用于驅動回路，可顯著降低因寄生電感引起的開關損耗，進一步提升高頻運行下的能效表現。對于追求高效能和小型化的工程師而言，這一設計具有重要價值。

第三代SiC技術帶來全面性能升級

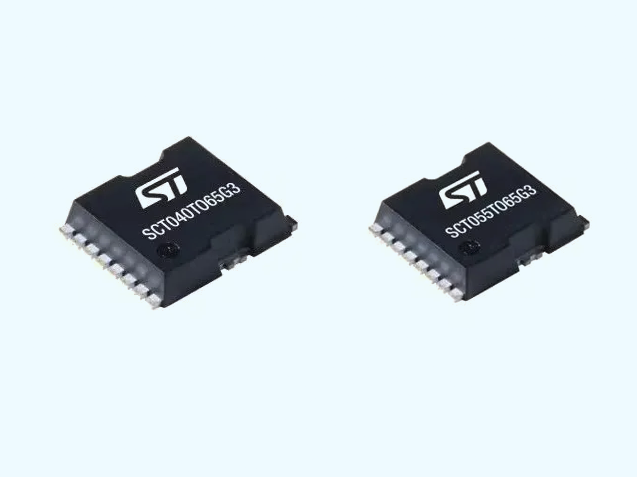

新款SiC MOSFET如SCT040TO65G3（650V / 40mΩ / 35A）和SCT055TO65G3（650V / 58mΩ / 30A），均基于意法半導體成熟的第三代SiC工藝打造。其在全溫度范圍內保持較低的導通電阻RDS(on)，確保即使在高溫工況下仍具備優異的導通性能。同時，高速開關能力和穩定的本體二極管特性，使其適用于硬開關和軟開關拓撲結構，滿足諸如圖騰柱PFC、DC-DC轉換器及電機驅動等多種應用場景的需求。

值得一提的是，該系列器件所具備的快速恢復本體二極管，可在同步整流或橋式電路中減少反向恢復損耗，提高整體系統效率并降低EMI干擾，從而簡化外圍設計。

應用前景廣泛，助力綠色能源轉型

隨著全球對能效標準和碳中和目標的不斷提高，SiC功率器件正逐步替代傳統硅基MOSFET和IGBT。TO-LL封裝的推出，不僅提升了器件在高頻率、高溫度環境下的穩定性，也為系統級集成提供了更高的靈活性。特別是在車載充電系統（OBC）、光伏逆變器、服務器電源和工業電機控制等領域，該系列產品展現出良好的適配性和性能優勢。

目前，意法半導體已提供完整的開發工具鏈支持，包括評估板、SPICE模型及參考設計，幫助工程師快速完成從選型到原型驗證的全過程。

結語

意法半導體此次推出的TO-LL封裝SiC MOSFET，不僅延續了其在寬禁帶半導體領域的技術領先地位，也通過創新封裝設計回應了市場對更高功率密度、更低系統成本和更強可靠性的迫切需求。隨著碳化硅技術持續演進與普及，這類高性能功率器件將在構建綠色、高效電力電子系統中發揮越來越重要的作用。
