NCP1014AP100G（安森美 AC-DC控制器）中文介紹及引腳圖

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-03-27 10:00:01 瀏覽量：

NCP1014AP100G是安森美半導體一款A(yù)C-DC控制器，代理銷售onsemi(安森美)旗下全系列IC電子元器件-中芯巨能為您提供NCP1014AP100G中文介紹及引腳圖等內容。

NCP1014AP100G中文介紹

1、產品簡介

NCP1014AP100G系列集成了固定頻率電流模式控制器和 700 V 電壓 MOSFET。NCP101X 采用 PDIP7 封裝，提供了構建耐用的低成本電源所需的一切功能，包括軟啟動、頻率抖動、短路保護、跳過周期、最高峰值電流設定點和動態自供電（無需輔助繞組）。與其他單片方案不同，NCP101X 具有無噪音特性：在正常負載運行期間，在某個可用頻率進行開關的時候 (65-100-130 kHz)。例如，在輸出功率需求消失，電流設定點降至某個特定值以下時，該集成電路將進入所謂的跳過周期模式，在輕負載下提供卓越能效。因?yàn)檫@通常發生在最大峰值的 1/4 時，所以不會發生噪聲。因此，待機功耗降至最小值且不會產生噪聲。點擊了解NCP1014AP100G中文參數及現貨。

2、產品特性

內置 700V MOSFET，典型 RdsON 為 11 或 22 歐姆

高壓引腳之間的爬電距離較大

電流模式固定頻率工作：65kHz - 100kHz - 130kHz

僅在低峰值電流下進行跳周期操作：無噪音！

動態自供電，無需輔助繞組

內部 1ms 軟啟動

自動恢復內部輸出短路保護

帶輔助繞組操作的鎖存過壓保護

抖頻可實現更好的 EMI 特征

如果使用輔助繞組，則待機功率低于 100 mW

內部溫度關斷

直接光耦連接

SPICE 模型可用于瞬態交流分析

提供無鉛封裝

3、應用領域

用于充電器的低功率交流/直流適配器

NCP1014AP100G引腳圖

NCP1014AP100G引腳圖

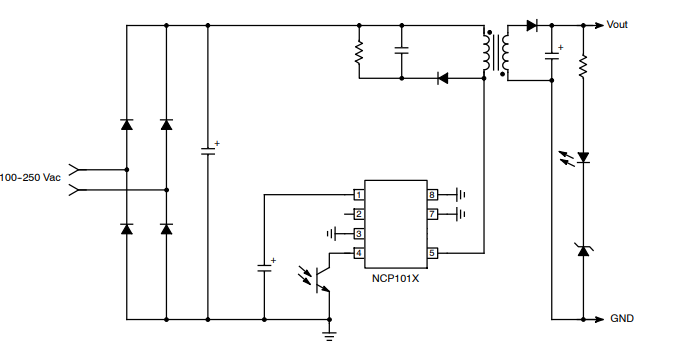

NCP1014AP100G原理圖

NCP1014AP100G原理圖
