Microchip:Qi? 2.0 雙墊無線電源發射器參考設計

來源：?Microchip官網| 發布日期：2024-03-26 14:00:01 瀏覽量：

Microchip近期發布了Qi? 2.0 雙墊無線電源發射器參考設計，代理銷售Microchip旗下全系列IC電子元器件-中芯巨能為您介紹此參考設計的主要特征、設計優勢、解決方案圖及參考設計物料清單。

主要特征

雙墊多線圈無線電源發射器參考設計由一個 dsPIC33 數字信號控制器 (DSC) 控制。雙焊盤設計支持 Qi 2.0 的 EPP 和 MPP。

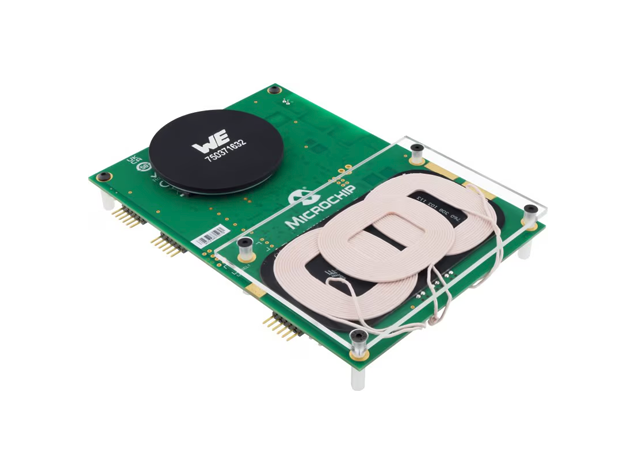

Microchip:Qi? 2.0 雙墊無線電源發射器參考設計

該 DSC 靈活的軟件架構使優化的軟件能夠支持 Qi 2.0 的 MPP 和 EPP 與一個控制器的組合。該汽車級參考設計包括 CryptoAuthentication? 以支持標準的安全要求。該設計包括 dsPIC33 DSC、我們作為授權無線充電聯盟 (WPC) 制造商證書頒發機構 (CA) 提供的 Trust Anchor TA100/TA010 安全存儲子系統以及下面框圖中所示的其他組件。我們根據適當?shù)臈l款和條件為您提供設計文件和軟件源代碼，以實現無縫設計和一次性成功。

特色解決方案

支持 Qi 2.0 和 Qi 1.3 的雙墊發射器

MPLA、功率損耗和 Q-FOD 調諧

基于定頻拓撲控制的發射機

由控制無線電源的 MCU 管理的前端降壓/升壓控制

通過 CAN FD 硬件/軟件輕松集成到汽車環境中

能夠集成 NFC 以進行卡檢測/保護和帶外通信

LED 組用于指示電量/電源狀態

主要特征

雙焊盤設計實現了 WPC Qi 2.0 標準，該標準是磁功率分布 (MPP) 和擴展功率分布 (EPP) 的組合

單個 dsPIC33 同時控制兩個充電板

汽車級參考設計

實現專有的快速充電

基于可編程軟件的解決方案可在兩個焊盤上組合使用 MPP/MPAx 發射器類型

可編程解決方案可實現磁力對準 (MPLA)、基于 Q 因子的異物檢測 (Q-FOD) 調整的定制/優化

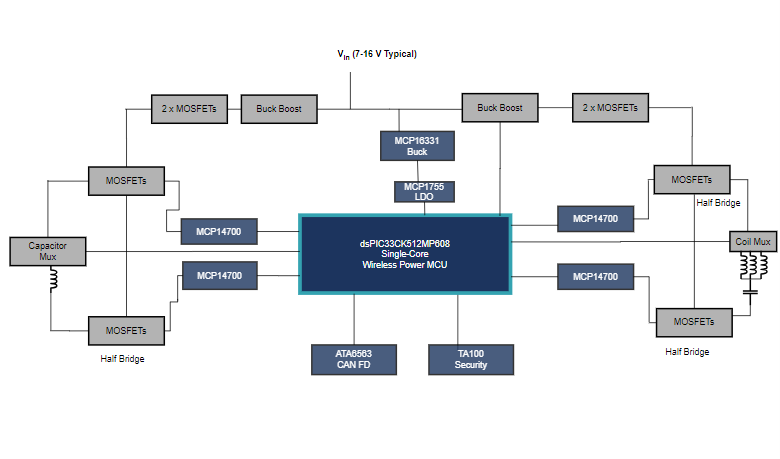

解決方案圖

解決方案圖

參考設計物料清單

如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

型號產品類別描述
dsPIC33CK512MP608100 MHz 單核 DSC100 MHz 單核數字信號控制器 (DSC)，專為電機控制和數字電源應用而設計
MCP1633150V/1A、非同步降壓穩壓器50V 輸入、非同步降壓開關穩壓器
MCP175516V、300mA 低靜態電流 Ido，具有關斷和電源良好功能。16 V、300mA 低靜態電流 Ido，具有關斷和電源良好功能。
MCP14700雙輸入同步 MOSFET 驅動器具有獨立高/低側控制的同步 MOSFET 驅動器
MCP6282450 μA、5 MHz 軌至軌運算放大器2.2 至 5.5V、5MHZ、雙路低功耗運算放大器
MCP6071110 μA 高精度運算放大器1.2MHz 單路精密運算放大器
