在便攜式與空間受限的電子系統中，RGB LED常用于狀態指示、用戶交互及氛圍照明。德州儀器推出的LP5817 （訂購料號：LP5817DRLR）是一款高度集成的3通道恒流LED驅動器，專為低功耗、高精度色彩控制應用設計，適用于智能手機、可穿戴設備、IoT終端及工業人機界面等場景。來自全球授權的德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供LP5817參數規格詳解、引腳圖及現貨。

LP5817參數規格詳解

核心電氣特性

LP5817支持2.5V至5.5V的寬輸入電壓范圍，輸出電壓可達5.5V，兼容多種單節電池供電架構。其每個通道為恒定電流吸收器（電流阱），最大輸出電流支持兩種模式：

低電流模式：0.1mA ~ 25.5mA

高電流模式：0.2mA ~ 51mA

電流通過8位寄存器（256級步進）進行精細調節，支持全局最大電流選擇（MC位）和各通道獨立點電流設置（DCx寄存器），實現靈活的亮度與色彩平衡控制。

器件具備優異的電流精度：

通道間匹配誤差 ≤ ±3%（最大值）

器件間匹配誤差 ≤ ±8%（最大值）

此特性確保多設備部署或RGB三色混合時色彩一致性高，減少校準需求。

雙調光機制：模擬 + PWM

LP5817支持模擬調光與PWM調光雙重控制，兼顧效率與視覺質量。

模擬調光（電流增益控制）：通過I2C配置各通道電流設定值，直接調節輸出電流幅度。

PWM調光：內置8位分辨率（256級）PWM發生器，頻率最高可達23kHz，遠超人耳可聽范圍（20Hz–20kHz），實現無噪聲、無閃爍的平滑亮度調節。

此外，用戶可選擇線性或指數型調光曲線，后者更符合人眼對亮度變化的非線性感知，提升用戶體驗。

超低靜態功耗設計

功耗優化是LP5817的核心優勢之一，特別適合電池供電設備：

關斷模式：0.1μA（典型值）

待機模式：22μA（典型值）

使能但無LED輸出：0.15mA（典型值）

驅動LED（25.5mA）：0.23mA（典型值）

極低的靜態電流顯著延長了設備在睡眠或待機狀態下的續航時間。

同時，其**超低余量電壓（Headroom Voltage）**設計提升了能效：

25.5mA輸出時，最大壓降為135mV

51mA輸出時，最大壓降為275mV

這意味著即使在低電源電壓下，也能有效驅動LED，減少熱損耗。

接口與封裝

LP5817通過標準I2C接口（最高400kHz）進行配置，支持多器件尋址，便于系統擴展。邏輯引腳兼容1.8V、3.3V和5V電平，可直接連接主流MCU GPIO，無需電平轉換。

提供兩種小型化封裝：

SOT583-8：1.6mm × 2.1mm，0.5mm引腳間距

DSBGA-8：1.36mm × 0.8mm，0.35mm球間距

DSBGA封裝尤其適用于空間極度受限的可穿戴設備。

可靠性與工作條件

器件支持-40°C至+125°C的工作結溫范圍，滿足工業級應用需求。靜電防護方面，具備4kV HBM和1.5kV CDM的ESD耐受能力，增強生產與使用中的魯棒性。

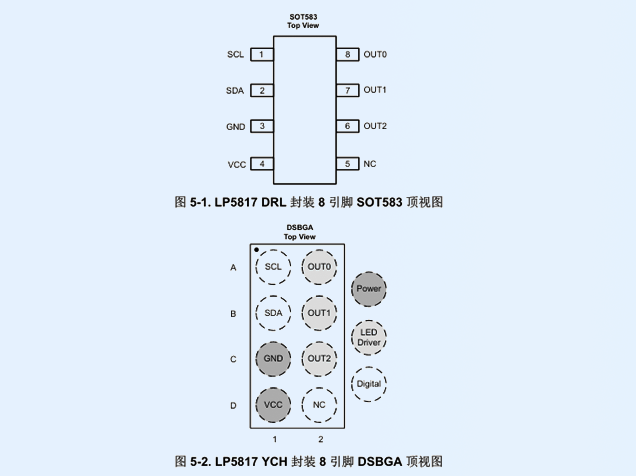

LP5817引腳圖
