DG403（瑞薩電子 模擬信號開關芯片 ）中文資料

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-09 10:00:01 瀏覽量：

DG401中文介紹

DG401 和 DG403 單片 CMOS 模擬開關具有 TTL 和 CMOS 兼容的數字輸入。這些開關具有低模擬導通電阻 (45Ω) 和快速開關時間 (tON150ns)。低電荷注入簡化了采樣和保持應用。 DG401、DG403 系列的改進是通過使用高壓硅柵工藝實現的。外延層可防止與舊 CMOS 技術相關的閂鎖現象。 44V 最大電壓范圍允許控制 30V P-P信號。電源可以是+5V 至+34V 的單端電源，也可以是±5V 至±17V 的分離電源。模擬開關是雙向的，同樣適用于交流或雙向信號。在 ±15V 模擬輸入范圍內，模擬信號的導通電阻變化非常低。這三種不同的器件提供相當于兩個 SPST (DG401) 或兩個 SPDT (DG403) 繼電器開關觸點，具有 CMOS 或 TTL 電平激活功能。引腳排列相似，允許使用標準布局，根據需要選擇開關功能。

DG401中文參數

導通電阻（最大）45Ω

低功耗 (P D ) <35μW

快速切換動作

tON（最大值）150ns

tOFF（最大值）100ns

低電荷注入

DG401 雙單刀單擲；與 HI-5041 相同的引腳排列

DG403 雙SPDT； DG190、IH5043、IH5151、HI-5051

TTL、CMOS 兼容

單電源或分離電源運行

可提供無鉛加退火（符合 RoHS 標準）

DG401應用領域

音頻切換

電池供電系統

數據采集

高鐵系統

采樣保持電路

通信系統

全自動測試設備

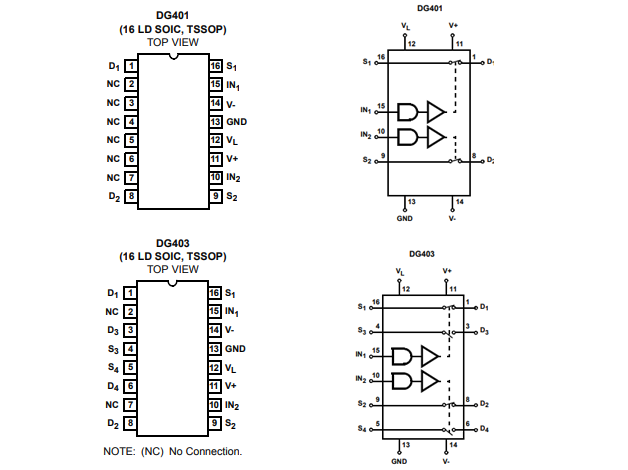

DG401引腳圖和原理圖

DG401引腳圖和原理圖
