PN8286W是芯朋微一款電流連續模式PFC控制芯片，該芯片具有供電電壓范圍寬、外圍精簡、工作頻率外部可調、動態性能卓越、保護功能齊全等亮點，嚴格滿足工業級ESDA/JEDEC可靠性要求，并可完美兼容替代進口芯片ICE2PCSxx。代理銷售芯朋微旗下全系列IC電子元器件-中芯巨能為您提供PN8286W中文介紹、PN8286W應用要點及PN8286W引腳圖。

PN8286W中文介紹

PN8286W特點

※ 寬供電范圍：VDD耐壓高于競品10V以上，更高可靠性

※ 支持連續工作模式：基于單周期控制，外圍精簡，適合140W-1500W功率應用

※ 應用靈活：A1版本開關頻率外部可調，B1版本內置輸入欠壓保護，可根據應用需求靈活選擇

※ 動態性能卓越：內置增強動態調節模塊，降低功率器件開關機瞬態電壓電流應力，改善負載跳變時的輸出電壓動態響應速度

※ 保護功能齊全：兩級過流保護、輸入欠壓保護、輸出欠過壓保護、VDD欠壓保護、過溫保護等

※對于通信電源、網關電源、模塊電源等工業應用客戶，PN8286W是覆蓋140-1500W的歸一化+國產化最好的PFC模擬方案。

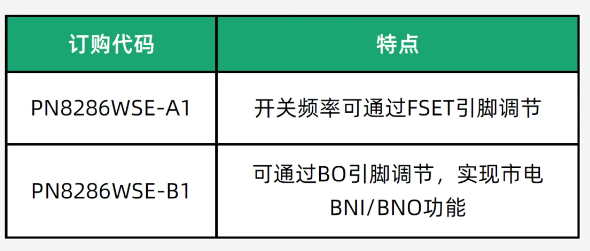

PN8286W訂購型號

PN8286W芯片亮點

No.1 支持連續工作模式

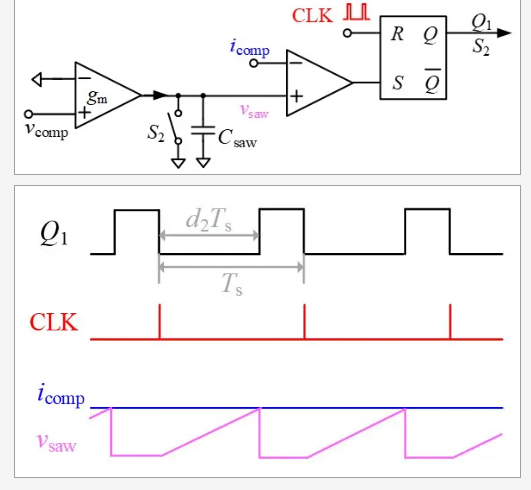

PN8286W控制簡化電路和工作波形如下：

No.2 動態性能卓越

該系列芯片內置增強動態控制模塊，在輸出電壓過沖或下跌時，控制電路跳過輸出電壓慢環，快速調節導通占空比，改善動態性能。

No.3 應用靈活

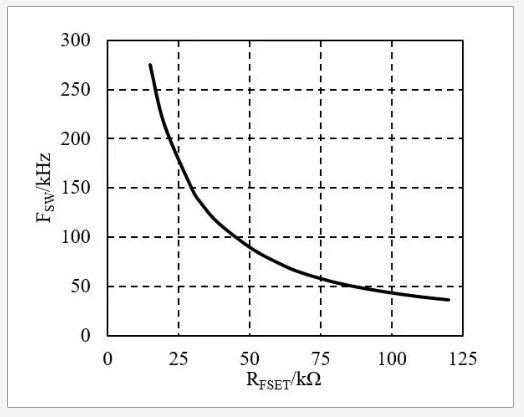

PN8286WSE-A1通過外部電阻RFSET設置開關頻率，關系如下:

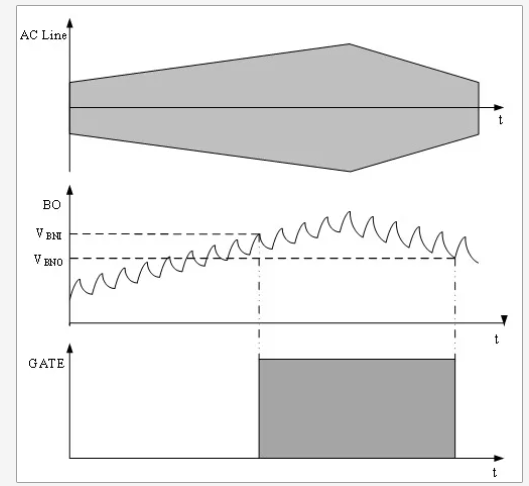

PN8286WSE-B1具有輸入電壓欠壓保護功能，當BO腳偵測電壓高于VBNI，GATE輸出PWM控制信號；當BO腳偵測電壓低于VBNO，GATE關閉PWM控制信號，實現輸入電壓欠壓保護。

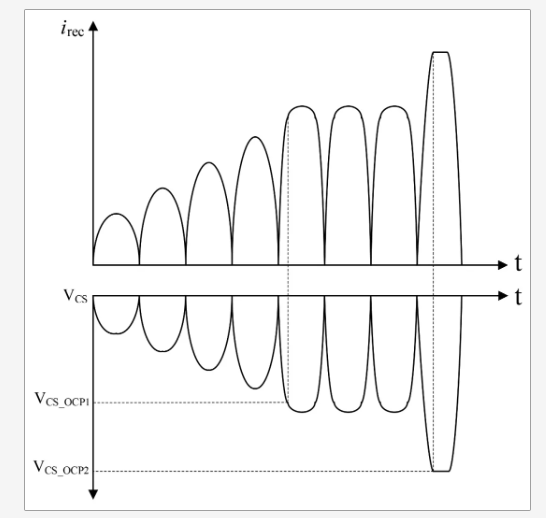

No.4 兩級過流保護

該系列芯片內置兩級過流保護功能，當VCS電壓高于VCS_OCP1，PN8286W自動降低導通占空比，從而限制最大輸出功率；當VCS電壓高于VCS_OCP2，PN8286W逐周期限制電感電流，從而防止異常工況下功率器件損壞。

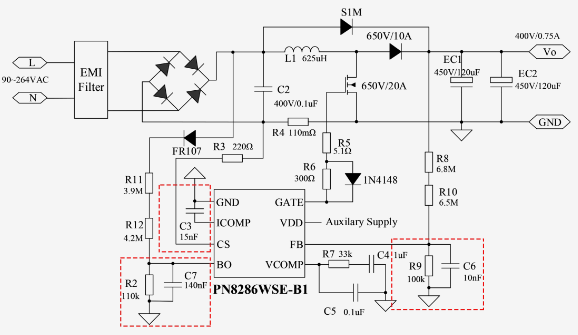

PN8286W應用要點

① 輸出電壓采樣：R9和C6應放置在距離FB引腳最近的地方以提高輸出電壓采樣準確性，C6建議取值至少10nF以增強FB引腳的抗干擾能力；

② 電流環補償：C3建議取值15-22nF，提高電流環穩定性；

③市電欠壓保護：PN8286WSE-B1典型應用中，R2、C7應放置在距離BO腳最近的地方以提高輸入電壓采樣準確性。

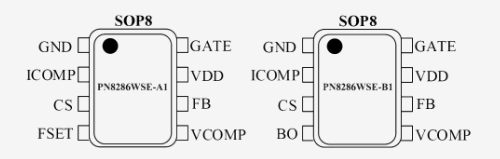

PN8286W引腳圖
