在工業級電子系統的設計過程中，確保系統的高可靠性是一個核心挑戰。特別地，在處理過壓保護時，傳統的設計方法往往需要增加額外組件，如瞬態電壓抑制器(TVS)二極管和限流電阻，這不僅增加了成本，還可能引入新的問題。代理銷售ADI公司旗下全系列IC電子元器件中芯巨能為您介紹了一種基于ADI公司的四通道單刀單擲(SPST)開關ADG5412F的創新解決方案，該方案通過集成雙向ESD單元實現了高效、可靠的過壓保護，同時保持了信號鏈的精度。

隨著工業自動化程度的提高，對電子系統的可靠性和穩定性提出了更高的要求。特別是在面對瞬態過壓事件時，如何有效保護敏感元件成為設計中的關鍵考量之一。傳統方法通常依賴于外部TVS二極管和限流電阻來實現過壓保護，但這些方法存在局限性，包括增加信號延遲、電容效應以及斷電狀態下缺乏保護等問題。因此，開發一種既能提供高效過壓保護又能維持信號鏈精度的解決方案顯得尤為重要。

傳統過壓保護策略主要依賴于外部TVS二極管，用于箝位瞬態電壓峰值。例如，在正瞬態電壓脈沖發生時，電流通過D1流向VDD以箝位電壓；對于負瞬態電壓，則通過D2將其箝位到VSS。然而，這種方法存在幾個主要缺點：

信號延遲與電容效應：增加的外部組件會導致信號上升和下降時間延長，并可能產生電容效應。

斷電狀態下的失效風險：在電源關閉的情況下，電路無法提供有效的過壓保護。

成本與空間限制：額外的保護組件增加了系統成本并加劇了空間限制問題。

ADG5412F技術詳解

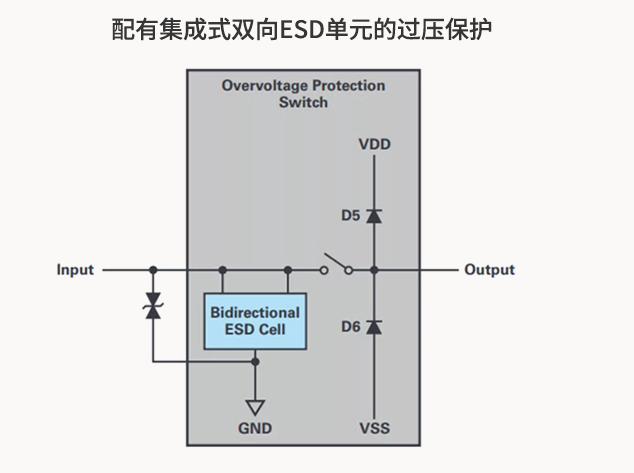

為了解決上述問題，ADI公司推出了ADG5412F，一款集成了雙向ESD單元的四通道SPST開關。其關鍵技術特點如下：

高耐壓能力：ADG5412F能夠承受高達±55 V的永久過壓。

內置ESD保護：每個通道都配備了能處理高達5.5 kV瞬態電壓的ESD單元。

低導通電阻和平坦度：典型值分別為10 Ω和0.5 Ω，確保信號鏈的高精度。

防閂鎖特性：所有條件下均具備防閂鎖功能，增強了系統的魯棒性。

故障保護機制

ADG5412F采用了一種新型的故障保護架構，通過持續監測輸入電壓并與VDD或VSS上的電壓進行比較，從而有效地箝位瞬態電壓。在長時間過壓情況下，受影響的通道會自動打開，而其他通道仍能正常工作。這種設計不僅提高了系統的整體可靠性，還避免了由于瞬態電壓導致的潛在損害。

實際應用案例

在實際應用中，ADG5412F已被證明適用于多種惡劣環境下的高精度測量場景。例如，在工業自動化、測試設備及航空航天領域，ADG5412F展示了其卓越的性能和可靠性。相比傳統的分立式保護方案，它顯著簡化了電路設計，減少了所需外部組件的數量，優化了空間使用效率，同時保證了精密信號鏈的出色表現。
