LTC3896是ADI(亞德諾)一款高性能的正至負轉換控制器，廣泛應用于LCD器件、OLED顯示器、音頻放大器、工業機械、半導體制造工藝控制設備、測量工具、測試系統、LED驅動器和電池充電器等領域。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供LTC3896產品特性、應用示例、電路設計、引腳圖及可選型號。

特性

高輸入和輸出電壓處理能力：LTC3896能夠處理非常高的輸入和輸出電壓，總電壓應力可達150V。

低工作靜態電流：工作靜態電流僅為40μA，在停機模式下為10μA，特別適合汽車應用。

擴展的輸入電壓范圍：輸入電壓范圍為7V至72V，能夠適應各種應用場景。

高功率級：能夠驅動標準級MOSFET，提供強大的功率輸出。

控制和接口信號：所有控制和接口信號（包括RUN、PGOOD和PLLIN）均參考于系統GND，簡化了處理器控制型系統的設計。

應用實例

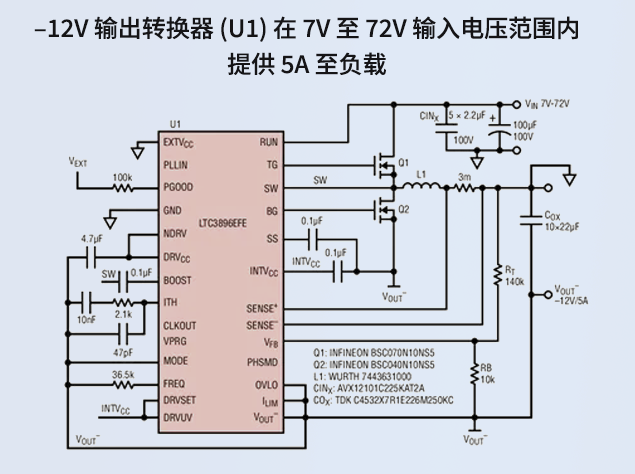

圖1展示了一個基于LTC3896的正至負轉換器，該解決方案從一個7V至72V的輸入電壓范圍提供–12V/5A的輸出。在汽車市場中，LTC3896處理高輸入電壓的能力免除了增設龐大和昂貴電壓抑制器的需要，而低的最小輸入電壓即使在冷車發動情況下也能保持敏感系統正常運行。

圖1

電路設計

該轉換器的功率鏈由MOSFET Q1、Q2和電感器L1組成。輸出濾波器基于陶瓷電容器COX。U1的EXTVCC引腳連接至GND，在該引腳上產生一個12V電位（相對于VOUT–）。如果需要一個電源良好信號，則應使用一個參考于GND的外部電壓源。LTC3896的控制和接口信號（包括RUN、PGOOD和PLLIN）參考于系統GND，以免除在處理器控制型系統中增設電平移位器之需。

設計計算

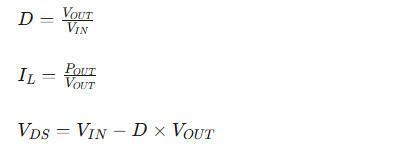

在產品手冊[1]中詳細說明了計算LTC3896周圍組件之電壓和電流應力的指引。對于基本評估，可采用以下公式來計算占空比（D）、平均電感器電流（IL）和MOSFET電壓應力（VDS）：

其中：

D 是占空比。

IL 是平均電感器電流。

VDS 是MOSFET的電壓應力。

VOUT 是輸出電壓。

VIN 是輸入電壓。

POUT 是輸出功率

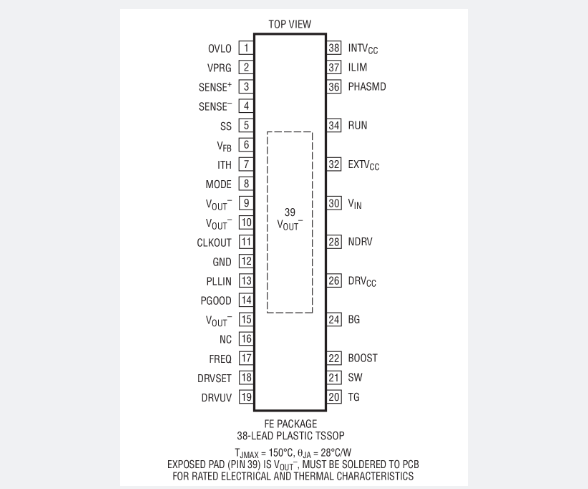

引腳圖

可選型號

LTC3896EFE#PBF

LTC3896EFE#TRPBF

LTC3896HFE#PBF

LTC3896HFE#TRPBF

LTC3896IFE#PBF

LTC3896IFE#TRPBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

LTC3896是一款高度集成的控制器，專為正至負轉換而設計。基于該控制器的解決方案具有高效率和極低的靜態電流，這對于電池供電式系統尤為重要。此外，這款器件還高度通用，擁有可編程頻率、150V的寬輸入電壓范圍和至–60V的輸出電壓。它利用參考于主機地的控制信號簡化了汽車和工業電源的設計。
