1EDI40I12AF（英飛凌 柵極驅動芯片）中文參數及引腳圖

來源：英飛凌代理商| 發布日期：2024-03-21 14:34:05 瀏覽量：

1EDI40I12AF是Infineon(英飛凌)一款具有獨立輸出和短路鉗位功能的 1200 V、7.5 A 單通道隔離式柵極驅動芯片，代理銷售Infineon(英飛凌)旗下全系列IC電子元器件-中芯巨能為您提供1EDI40I12AF中文參數、應用領域及引腳圖等內容。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。為終端客戶提供選型指導+技術支持+樣片測試等服務。

1EDI40I12AF中文參數

零件狀態：有源

技術：磁耦合

通道數：1

電壓-隔離：-

共模瞬變抗擾度（最小值）：-

傳播延遲tpLH/tpHL（最大值）：-

脈寬失真（最大）：-

上升/下降時間（典型值）：10ns，9ns

電流-輸出高、低：-

電流-峰值輸出：-

電壓-正向(Vf)（典型值）：-

電流-DC正向(If)（最大值）：-

電壓-?輸出供電：13V ~ 35V

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：表面貼裝型

封裝：8-SOIC（0.154，3.90mm 寬）

供應商器件封裝：PG-DSO-8-51

1EDI40I12AF功能特點

EiceDRIVER? 緊湊型單通道隔離式柵極驅動器系列

適用于 600 V、650 V、1200 V IGBT、SiC 和 Si MOSFET

電隔離無芯變壓器柵極驅動器

7.5 A 典型灌電流和拉電流峰值輸出電流

40 V 絕對最大輸出電源電壓

300 ns 傳播延遲，輸入濾波器為 240 ns

高共模瞬態抗擾度 CMTI >100 kV/μs

獨立的源輸出和接收輸出

短路鉗位和主動關斷

DSO-8 150 mil 窄體封裝，爬電距離為 4 mm

具有遲滯功能的 10.5 V/12.7 V 欠壓鎖定 (UVLO) 保護

1EDI40I12AF應用領域

電機控制及驅動器

伺服電機驅動與控制

開關模式電源 (SMPS)

不間斷電源 (UPS)

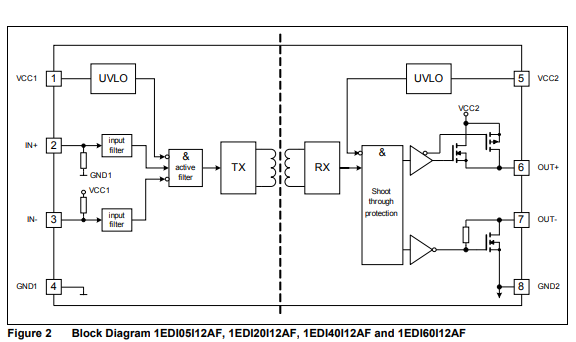

1EDI40I12AF功能框圖

1EDI40I12AF功能框圖

1EDI40I12AF引腳圖

1EDI40I12AF引腳圖
