RS-485是一種廣泛使用的串行通信標準，適用于長距離、多點的數據傳輸。在設計使用RS-485的系統時，選擇合適的收發器至關重要。RS-485收發器供應商-中芯巨能將為您介紹選擇RS-485收發器時應考慮的關鍵因素，包括通信距離與速率、瞬態保護、噪聲免疫、共模電壓范圍以及特殊應用場景等。

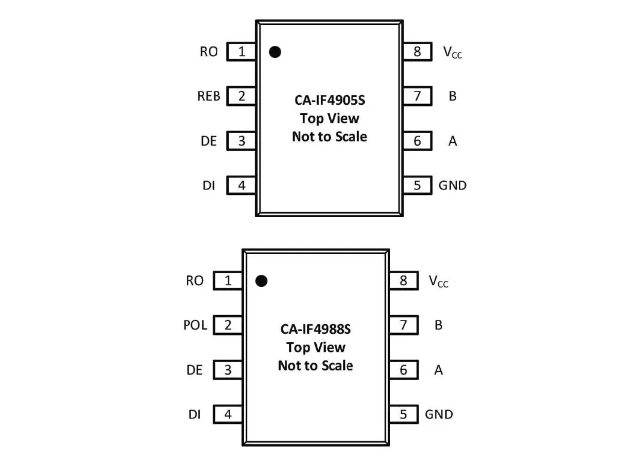

通信距離與速率

在選擇RS-485收發器時，首要考慮的因素是通信距離和數據傳輸速率。兩者之間存在直接關系，即通信距離越長，所能支持的最大傳輸速率越低。這是因?yàn)樾盘?hào)在長距離傳輸時會衰減，導致信噪比降低。因此，在確定所需的最大通信距離后，應選擇能夠在此距離下穩定工作的收發器。

-短距離應用：對于短距離應用（如幾十米以內），可以選擇支持較高傳輸速率（例如10Mbps）的收發器。

-長距離應用：對于長距離應用（如幾百米至幾千米），則應選擇支持較低傳輸速率（例如100kbps或更低）的收發器。

瞬態保護

RS-485線路在工業環境中容易受到電磁干擾（EMI）、靜電放電（ESD）和快速瞬變脈沖（EFT）的影響。收發器必須能夠承受這些瞬態事件，否則可能導致數據錯誤甚至損壞。

-ESD保護：確保所選收發器至少符合IEC61000-4-2標準的ESD保護要求。對于某些應用，可能還需要考慮更高水平的保護。

-EFT保護：確保收發器支持IEC61000-4-4標準下的EFT保護。

-Surge保護：對于戶外應用或雷擊風險高的場合，選擇支持IEC61000-4-5標準的Surge保護。

噪聲免疫

RS-485的差分信號結構使其具有較好的噪聲抑制能力。但在某些情況下，額外的噪聲抑制措施仍然是必要的，尤其是在噪聲較大的環境中。

-共模抑制：選擇具有良好共模抑制比（CMRR）的收發器，以確保在存在共模噪聲時仍能準確接收數據。

-終端電阻：在多點網絡中，應在兩端加上適當?shù)慕K端電阻（通常為120Ω），以減少信號反射。

共模電壓范圍

RS-485收發器的共模電壓范圍決定了它能在多大的電壓波動下正常工作。通常情況下，收發器的共模電壓范圍為-7V至+12V。然而，對于一些特殊的應用場景，可能需要更寬的共模電壓范圍。

-寬共模電壓范圍：對于需要在大電壓差異下工作的應用（如汽車電子或長距離傳輸），應選擇支持寬共模電壓范圍（如-25V至+25V）的收發器。

特殊應用場景

在某些特殊應用場景中，還需要考慮一些額外的功能或特性。

-故障保護：對于可能存在電源短路或其他故障的應用，選擇具有故障保護功能的收發器。

-集成保護電路：某些收發器集成了瞬態保護電路，這樣可以減少外部元件數量，簡化電路板設計。

-電源與信號共線傳輸：在某些情況下，如電源線與信號線共用的情況，需要選擇支持電力線載波通信的收發器。

示例

以德州儀器的THVD14系列為例，這些收發器集成了18kVIECESD保護和4kVIECEFT保護，適用于半雙工和全雙工配置，支持從500kbps到50Mbps的數據速率。THVD14系列還支持寬電源電壓范圍（3.3V至5V），適用于-40°C至125°C的環境溫度。

另一個例子是THVD1419和THVD1429，這兩款收發器集成了TVS管，支持2.5kVIECSurge保護，適用于需要額外保護的應用場景。它們還支持3.3V至5V的寬電源電壓范圍，并可在-40°C至125°C的溫度范圍內工作。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

選擇合適的RS-485收發器需要綜合考慮多個因素，包括通信距離與速率、瞬態保護、噪聲免疫、共模電壓范圍以及特殊應用場景的需求。通過仔細評估這些因素，可以確保所選收發器能夠在特定的應用環境中提供可靠且高效的通信性能。如需RS-485收發器選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
