UC3845BN是ST意法半導體一款集成開關電源控制器芯片，常用于開關電源和DC-DC轉換器的控制電路。中芯巨能為大家提供UC3845BN參數、UC3845BN功能特點、UC3845BN應用領域、UC3845BN引腳圖。UC3845BN電路圖。

一、UC3845BN參數：

制造商產品型號：UC3845BN

制造商：STMicroelectronics

描述：IC REG CTRLR BOOST/FLYBACK 8DIP

產品系列：電源管理IC - 穩壓器 - DC DC 開關式控制器

包裝：管件

零件狀態：有源

輸出類型：晶體管驅動器

功能：升壓，升壓/降壓

輸出配置：正，可提供隔離

拓撲：反激，升壓

輸出數：1

輸出階段：1

電壓-供電(Vcc/Vdd)：7.6V ~ 30V

頻率-開關：最高 500kHz

占空比（最大）：48%

同步整流器：無

時鐘同步：無

串行接口：-

控制特性：頻率控制

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：通孔

產品封裝：8-DIP（0.300，7.62mm）

UC3845BN均從ST代理或經過認證的可靠渠道采購，長期充足現貨，確保原裝正品！

二、UC3845BN功能特點

1. 高精度的電壓參考源：UC3845BN內部集成了一個精確的電壓參考源，能夠提供穩定的參考電壓，用于控制輸出電壓的穩定性。

2. 可調節的工作頻率：UC3845BN通過外部元件可以調節工作頻率，以適應不同的應用需求。

3. 過電流保護：UC3845BN具有過電流保護功能，可以保護開關管和負載免受過大電流的損害。

4. 軟啟動功能：UC3845BN具有軟啟動功能，可以減少開關電源啟動時的沖擊電流，延長元件的使用壽命。

5. 脈寬調制功能：UC3845BN可以通過調節脈寬來控制輸出電壓的穩定性和效率。

三、UC3845BN應用領域

UC3845BN廣泛應用于各種開關電源和DC-DC轉換器的控制電路中，包括但不限于以下領域：

1. 電力供應系統：如電視機、計算機、顯示器、服務器等的開關電源。

2. 工業自動化設備：如工控機、PLC、變頻器等的開關電源。

3. 通信設備：如路由器、交換機、無線基站等的開關電源。

4. 汽車電子：如汽車音響、車載導航等的DC-DC轉換器。

5. LED照明：如LED燈帶、LED燈泡等的開關電源。

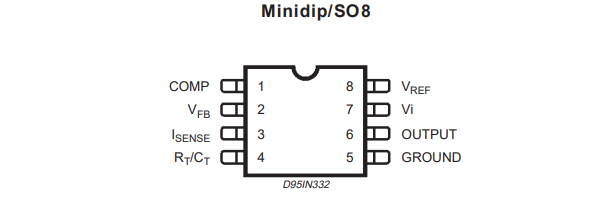

四、UC3845BN引腳圖

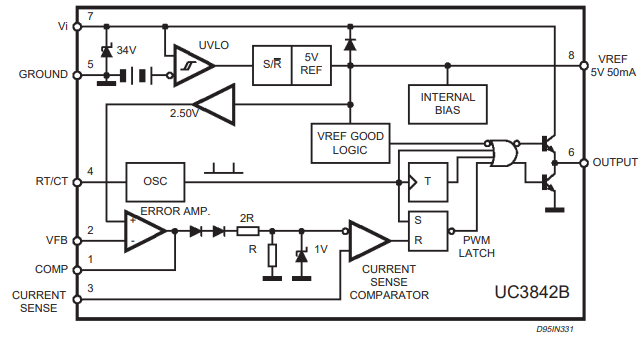

五、UC3845BN電路圖
