隨著太陽能裝置數量的增加，系統監控和安全的重要性也日益凸顯。有線通信在此背景下扮演了關鍵角色，特別是支持NEC 2014、NEC 2017 和 UL1741模塊級快速關斷(SunSpec? RSD)等標準的安全措施，都構建在有線通信接口之上。

太陽能系統的通信架構

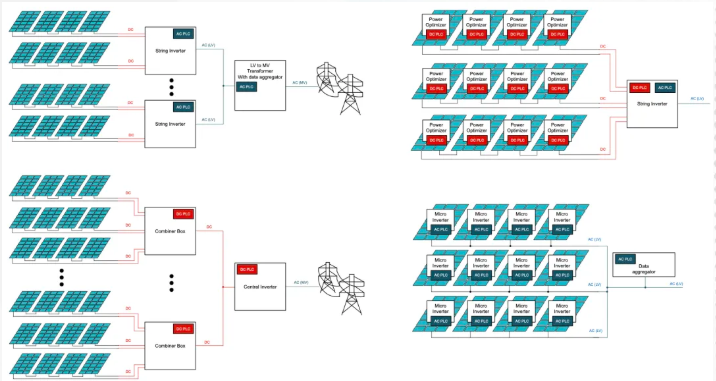

圖1展示了不同太陽能裝置中實現的典型電力線通信選項。這些方案可以分為直流線路（紅色）和交流線路（藍色）上的通信。其區別在于數據信號如何在發送器處耦合到電力線，以及如何在接收器側提取信號。此外，還有兩種主要的通信方向：從太陽能電池板到逆變器，以及面向電網的通信。前者用于監控PV電池板運行條件、故障檢測和快速關斷；后者則主要用于監測和控制多個串式逆變器或同步微型逆變器以形成分相或三相交流電網。

圖 1：基于激光雷達的點云的圖形表示

窄帶與寬帶PLC

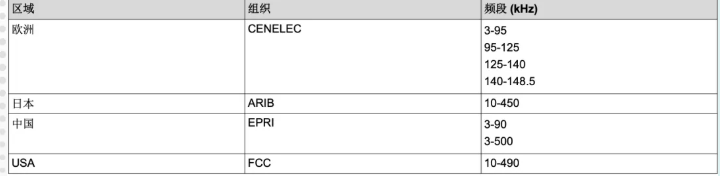

國際標準和規范規定了可用于電力線通信的頻段，通常分為窄帶和寬帶兩類。窄帶PLC使用高達500kHz的載波頻率，適合智能儀表和長距離通信。寬帶PLC則使用高于2MHz的頻率，提供更高的數據速率但覆蓋范圍較小且功耗更高。

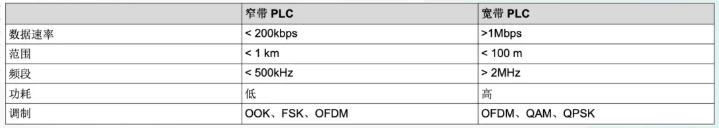

表1和表2分別展示了窄帶和寬帶PLC的標準與比較。窄帶PLC因其較低的頻率和較遠的傳輸距離，在太陽能應用中具有顯著優勢。

表1

表2

調制方案分析

電力線通信采用了多種調制方案。窄帶應用中常見的有開關鍵控(OOK)、移頻鍵控(FSK)和正交頻分復用(OFDM)，而寬帶PLC主要使用OFDM。

OOK：通過傳輸定義的載波頻率來編碼二進制1和0。它簡單易實現，適合低數據速率應用。

FSK：使用不同的載波頻率對符號中的數據進行編碼。S-FSK是FSK的一種變體，廣泛應用于SunSpec RSD，能夠有效抵抗窄帶干擾。

OFDM：將數據流分割并通過多個子載波傳輸，適用于高數據速率和嘈雜環境中的穩健通信。

實際應用案例

TIDA-010935參考設計展示了OOK如何用于太陽能應用，而TIDA-060001實現了適用于SunSpec快速關斷的S-FSK。對于需要高數據速率和抗噪性能的應用，OFDM是一個理想選擇。例如，G3和PRIME標準利用OFDM在窄帶操作中實現高達幾百Kb的數據速率。

PLC收發器實現

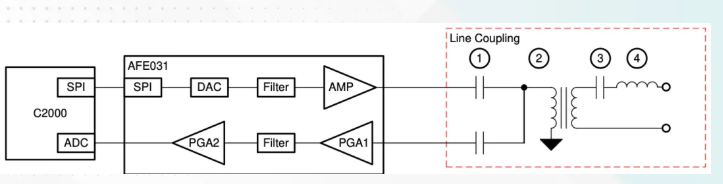

圖2給出了一個基于C2000 MCU和AFE031的PLC收發器實現方案。發送操作中，MCU通過SPI控制AFE031內的DAC，輸出經過濾波放大后耦合到電力線。接收路徑則包括傳入信號的耦合、增益調整、濾波及ADC采樣。

圖2

圖3展示了針對電力線通信的不同MCU分區策略，可以根據具體需求選擇合適的配置方式。

圖3
