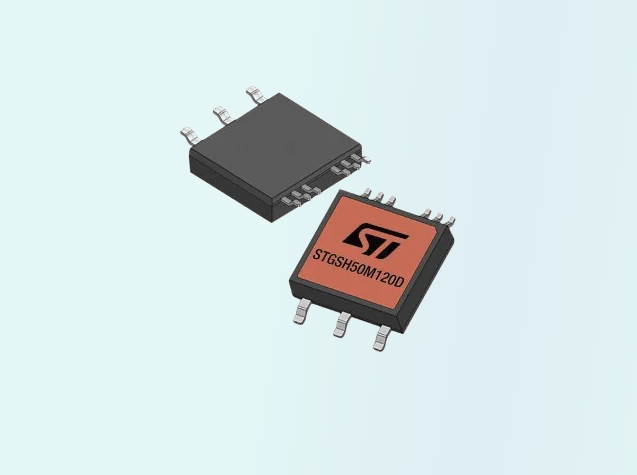

在伺服驅動器、HVAC系統及通用功率逆變器（GPI）等高功率應用場景中，三相逆變器作為核心功率轉換模塊，對效率、可靠性與散熱性能提出了極高要求。意法半導體推出的STGSH50M120D是一款集成半橋拓?fù)涞?200V、50A智能功率模塊（IPM），采用ACEPACK SMIT表面貼裝封裝，為三相逆變器工程師提供了一個高性能、高集成度的設計選項。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您介紹STGSH50M120D核心特性及典型應用。如需STGSH50M120D產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

STGSH50M120D核心特性解析

該器件將M系列溝槽柵極場截止（Field Stop）IGBT與快速軟恢復續流二極管集成于同一封裝內，具備以下技術優勢：

低飽和壓降（VCEsat）：1.8V @ ICN，顯著降低導通損耗；

優化的開關特性：在導通與開關損耗之間實現良好平衡；

強健的短路耐受能力：在VBUS=600V、TJstart=150°C條件下，短路耐受時間可達10μs；

Kelvin引腳配置：有效降低柵極噪聲干擾，提升開關效率；

頂部散熱設計：結合DBC絕緣基板，實現高效熱管理；

SMD封裝工藝：支持自動化貼片生產，提升制造效率與可靠性。

該模塊特別適用于800V直流母線系統，如伺服驅動器、變頻空調、工業電機控制器等，能夠有效提升系統效率并降低溫升。

典型應用：STEVAL-ISD01KCB伺服驅動參考設計

意法半導體基于STGSH50M120D推出STEVAL-ISD01KCB參考設計，是一款面向高端伺服驅動應用的22kW三相逆變器平臺，已通過SIL 2功能安全等級評估，滿足工業自動化對安全性的嚴苛要求。

該設計集成了以下關鍵功能：

安全扭矩關閉（STO）

安全制動控制（SBC）

多級診斷機制

支持PLd性能等級，確保系統運行安全

功率級采用STGSH50M120D，結合意法半導體高性能柵極驅動與MCU方案，可構建高集成度、高可靠性的伺服驅動系統，廣泛適用于機器人、CNC設備、自動化產線等場景。

STPOWER Studio：加速熱與電性能仿真的設計工具

為提升工程師的設計效率，意法半導體推出了STPOWER Studio在線電熱仿真工具。該平臺支持用戶對STGSH50M120D進行：

功率損耗分析

結溫預測

散熱方案優化

通過輸入實際應用的負載與環境參數，工程師可快速評估器件在不同工況下的性能表現，從而優化系統設計、縮短開發周期。
